Federleitungstrommel

Federkabeltrommel für Bühne, Kran und Fördertechnik

Flexible Energie- und Datenleitungen

Die Federleitungstrommel dient dazu, den Energie-, Daten- oder Medientransfer bei ortsveränderlichen Verbrauchern aller Art zu gewährleisten. Ihre flexiblen Energie- und Datenleitungen sowie flexiblen, formfesten Schläuche werden geordnet auf- und abgewickelt. Die Auf- und Abwicklung kann in horizontaler oder vertikaler Richtung erfolgen. Dabei kommen unterschiedliche Wickelarten zum Einsatz: Spiralig (einfach, doppelt oder 2/3/2) und zylindrisch (wild oder über eine Spulvorrichtungen geführt).

Federleitungstrommel-Auswahliste PDF



Auswahlliste horizontaler Leitungsabzug

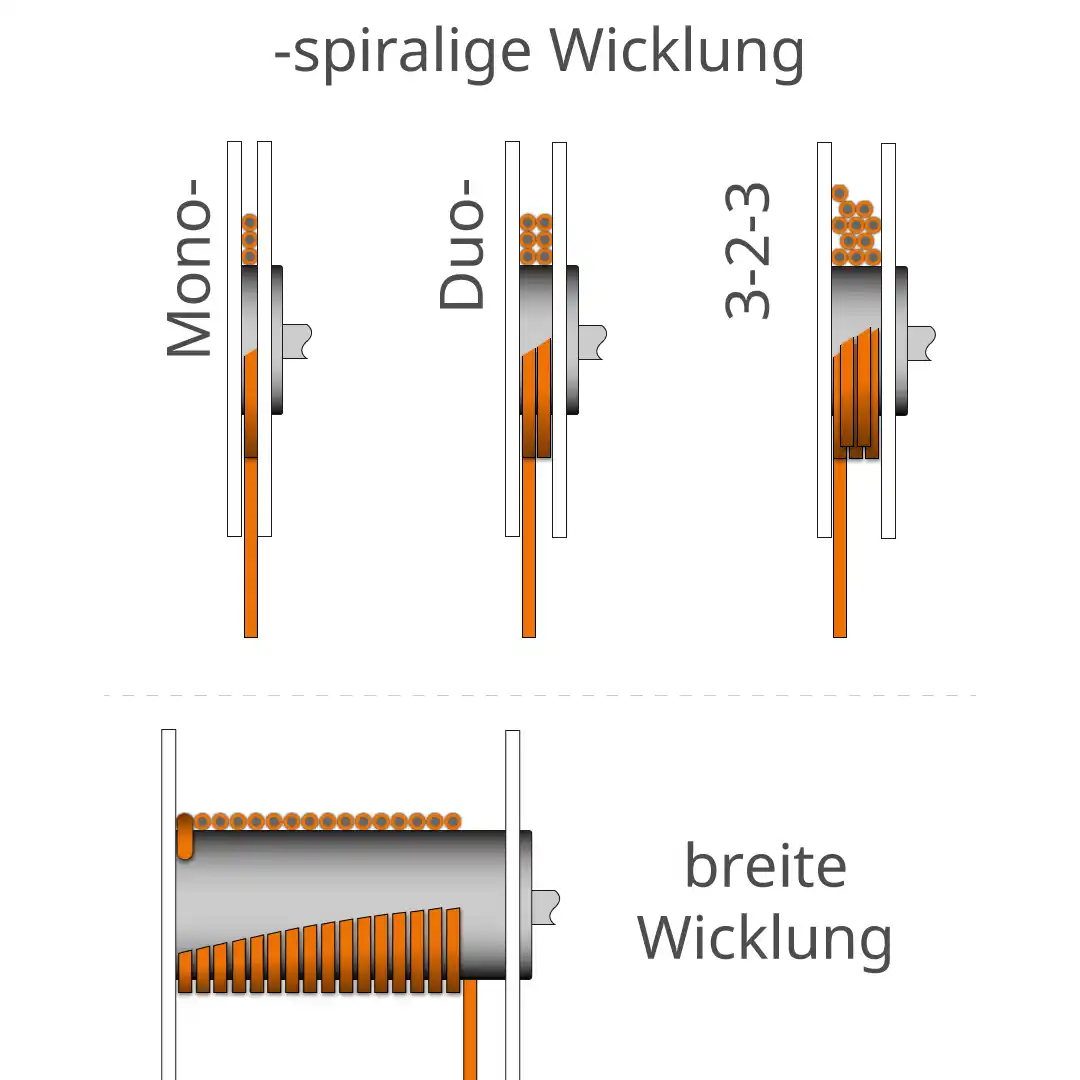

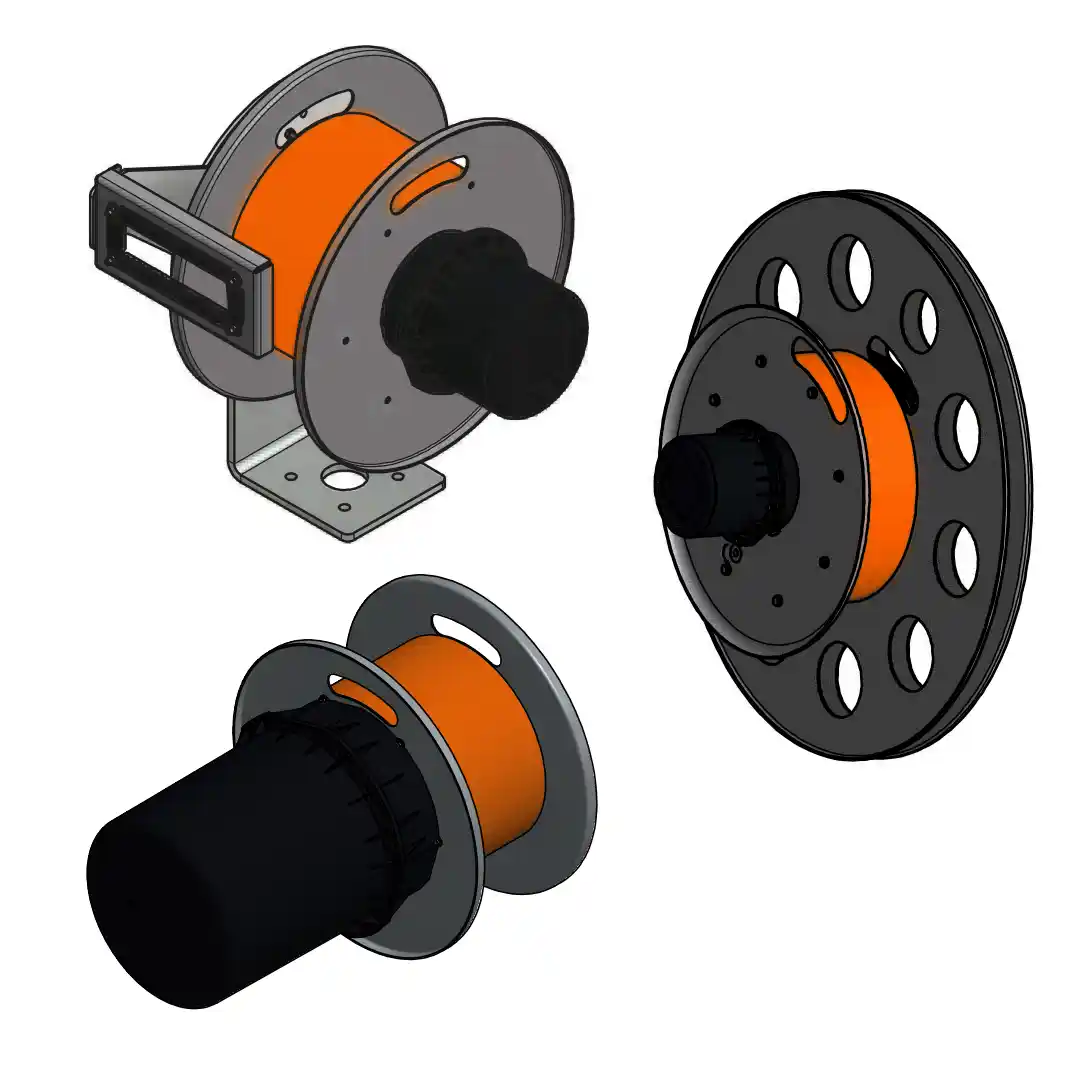

Federleitungstrommel Typen: breit- und spiralig gewickelt und mit Leitarm
Hier unverbindlich Anfragen!

ERROR: Content Element with uid "9901" and type "slickimage" has no rendering definition!

federleitungstrommel-leitungsabzug-g

Sonderlösungen sind willkommen!

Grundsätzlich besteht die federbetriebene Leitungstrommel, auch umgangssprachlich Federkabeltrommel genannt, aus einem Trommelkörper, einem Antrieb mit Spiralblattfedern und einem Schleifringkörper.

Alle Federleitungstrommeln werden auf Wunsch mit einseitig oder beidseitig aufgelegten Leitungen geliefert. Endschalter- und Potentiometer-Anbauten sind gegen Aufpreis möglich.

Weitere Sonderlösungen erhalten Sie gern auf Anfrage.

Fragebogen anzeigen

Federleitungstrommeln oder auch Federkabeltrommeln genannt stellen in vielen Anwendungen eine kostengünstige Alternative zu Motortrommeln dar, da viele Geräte ohne eigene Stromversorgung für einen Trommelantrieb bewegt werden. Zusätzlich entsteht kein Steuerungsaufwand.

Alle Federleitungstrommeln werden auf Wunsch mit einseitig oder beidseitig aufgelegten Leitungen geliefert. Endschalter- und Potentiometeranbauten sind gegen Aufpreis möglich.

Technischer Aufbau einer Federleitungstrommel

Die Federleitungstrommeln bestehen aus Trommelkörper-Antrieb (mit Spiralblattfedern) sowie Schleifringkörper oder Drehdurchführung. Die Trommelkörper der Federtrommeln können sowohl breit als auch spiralig wickelnd ausgelegt werden. Ein hoher Korrosionsschutz durch typenabhängige Verzinkung oder Kunststoffbeschichtung ist gewährleistet. Edelstahlausführungist auf Anfrage bei vielen Typen möglich. Die Lagerung des Trommelkörpers ist mit Lebensdauerschmierung versehen.

Die Schleifringkörpergehäuse sind bei Kunststoffgehäusen nach der Schutzart IP65 ausgelegt, bzw. bei Metallgehäusen nach IP55. Das Leistungsspektrum einer Federleitungstrommel wird eindeutig durch die Antriebsart definiert. Die Federpakete der Federleitungstrommeln bestehen aus Spiralfedern. Diese Federn sind aus hochwertigem, texturgewalztem Federstahl. 100.000 Federspiele sind unter normalen Bedingungen leicht zu erreichen, wobei zu berücksichtigen ist, dass ein Federspiel nicht immer mit einem Lastspiel des Verbrauchers gleich zu setzen ist. Auch der Weg und die Zugkraft ergeben sich aus der Leistung der Feder. Hierbei sind Leitungen mit einem Querschnitt von bis zu 35 mm2 und Wege bis zu 100 m im waagerechten Abzug möglich. Bei vertikalem Trommelbetrieb ergeben sich niedrigere Werte.

Geeignete Leitungen
Als Leitungen kommen handelsübliche trommelbare Leitungen zum Einsatz. Die einschlägigen Hersteller führen diese Leitungen mit PUR- oder Gummi-(Neopren)-Außenmantel in ihren Lieferprogrammen.

Wichtig – zur Information
Die Auswahl an absolut trommelbaren Leitungen ist gegenüber den gesamten Leitungsprogrammen der Hersteller deutlich eingeschränkt. Dieses ist bei der Planung unbedingt zu berücksichtigen.

Leitungen für feste Verlegungen und sogenannte Maschinensteuerleitungen sind für den Betrieb mit Federleitungstrommeln nicht geeignet.

Passende Schläuche
Für Federkabeltrommeln geeignete, zu wickelnde Schläuche müssen „formfest“ sein, das heißt, sie dürfen auch ohne inneren Betriebsdruck nicht ihre Form verändern. Dies ist wichtig, um ein befriedigendes Wickelverhalten auf der Federkabeltrommel zu erzielen.

Anwendungsbereiche von Federleitungstrommeln und -kabeltrommeln

  • Kranbau
  • Fördertechnik
  • Theaterbereich
  • Umwelttechnik
  • Fassadenbefahrung
  • Sämtliche Arten von Transferwagen

Maximal Parameter für die Vorauswahl

  • Es können Leitungen von 1 bis 35 mm² aufgelegt werden
  • Die Wickelgeschwindigkeiten können max. v = 60 m/min. betragen
  • Die Beschleunigungen können bis zu a = 0,3 m/sec² betragen

Grundsätzlich machen wir unseren Kunden beim Zubehör zu unseren Federkabel- und Federleitungstrommeln ein Komplett-Angebot, das alle Komponenten rund um die Trommel beinhaltet. Dazu gehören:

  • die aufgelegte und angeschlossene Leitung, beidseitig oder einseitig
  • Leitungshaltestrumpf
  • Umlenktrichter
  • Montageböcke für decken-, Boden- oder Wandbefestigung
  • diverse Leitungsführungsarme
  • Rücklaufsperren
  • Endschalter


Rollenmundstück

rollenmundstueck

Leitführungsarm

leitarm

Leitungsziehstrümpfe

leitungsziehstrumpf

Technische Beratung zur Auslegung Ihrer Federleitungstrommel bieten Ihnen unsere Fachberater am Telefon unter 0 4102 - 7789-600 .
Weitere Informationen können Sie auch gern per E-Mail unter info@transprotec.de anfordern.

Neben Leitungstrommeln bieten wir auch individuelle Lösungen z.B. für Seilwinden, Hebezeuge und Kransysteme.

Weitere Informationen anzeigen

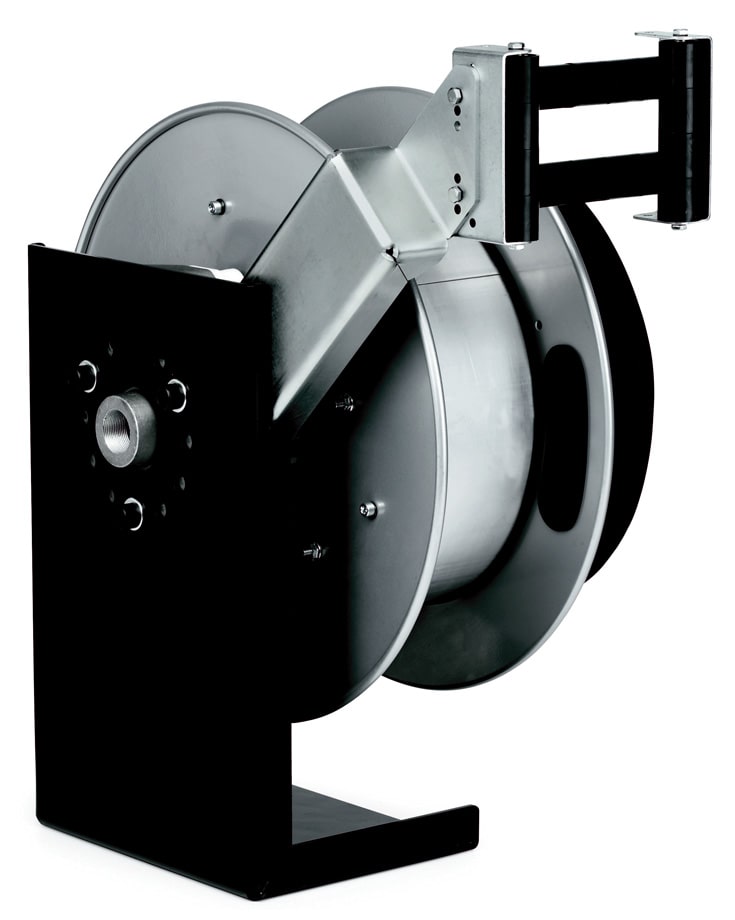

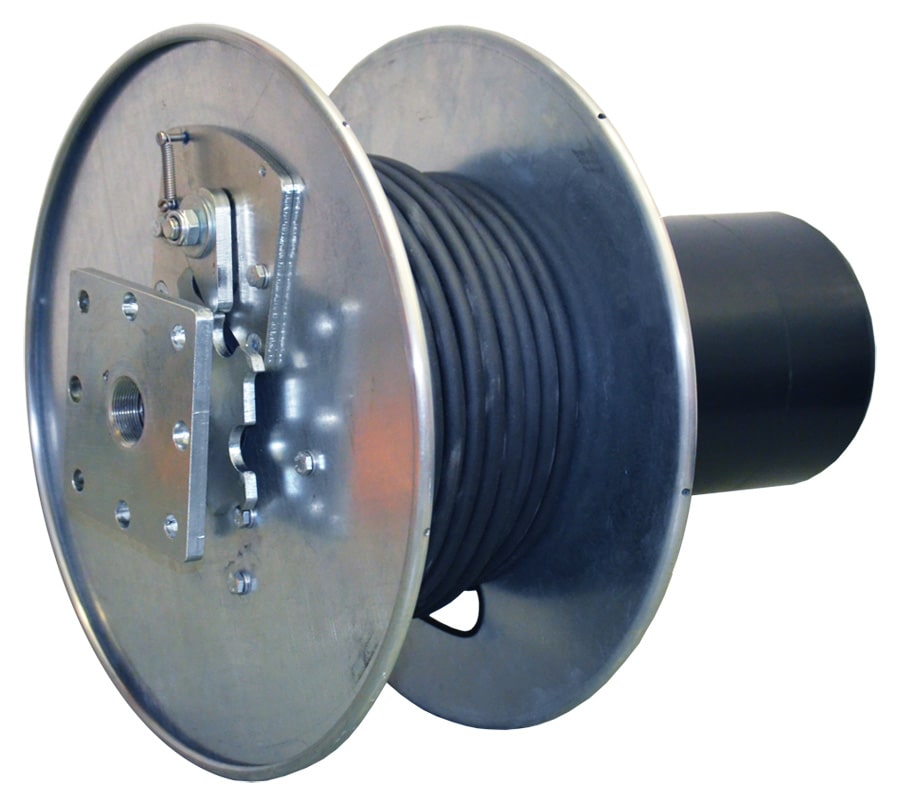

Federleitungstrommel mit Leitarm & Rollenmundstück

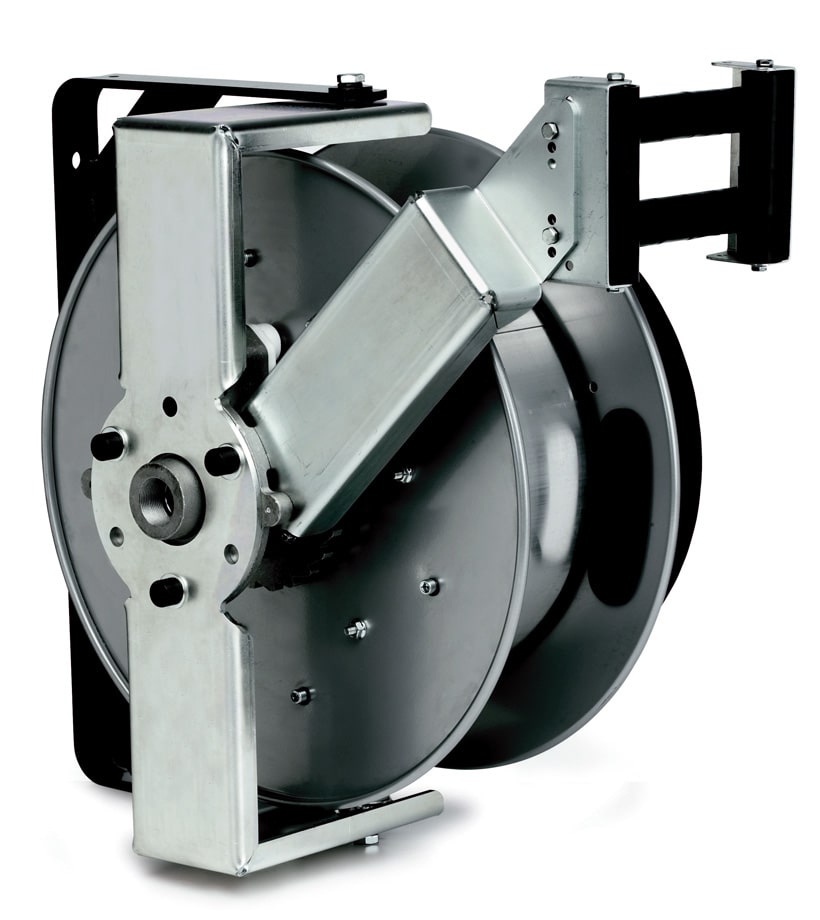

Federleitungstrommel mit Befestigungswinkel

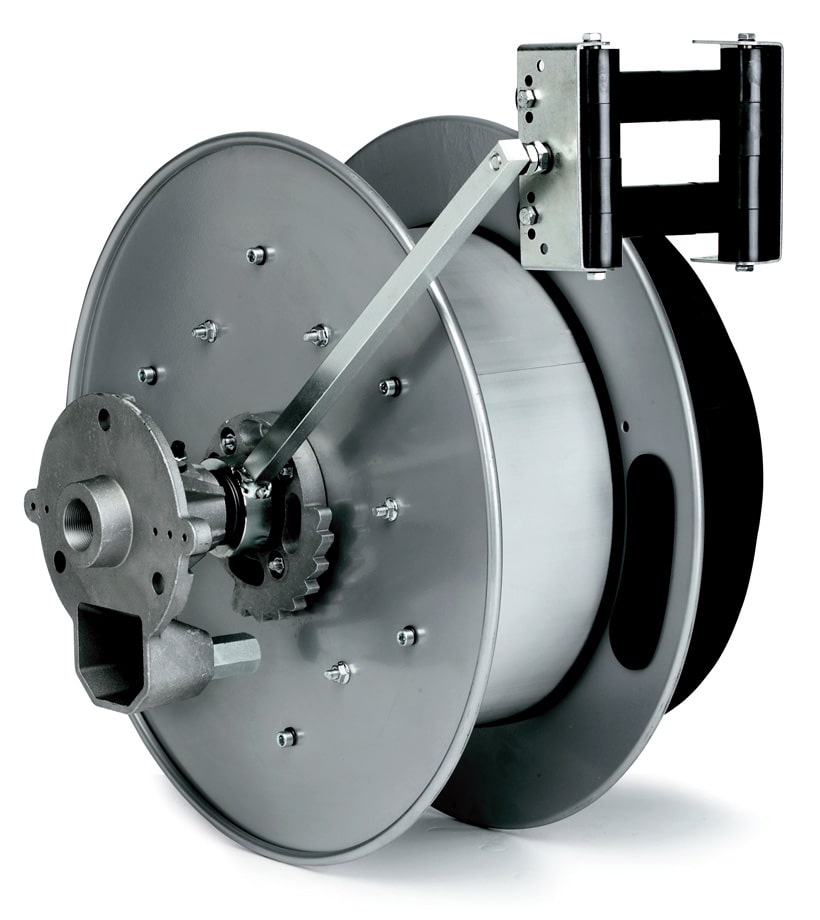

Federtrommel mit schwenkbarer Wandhalterung

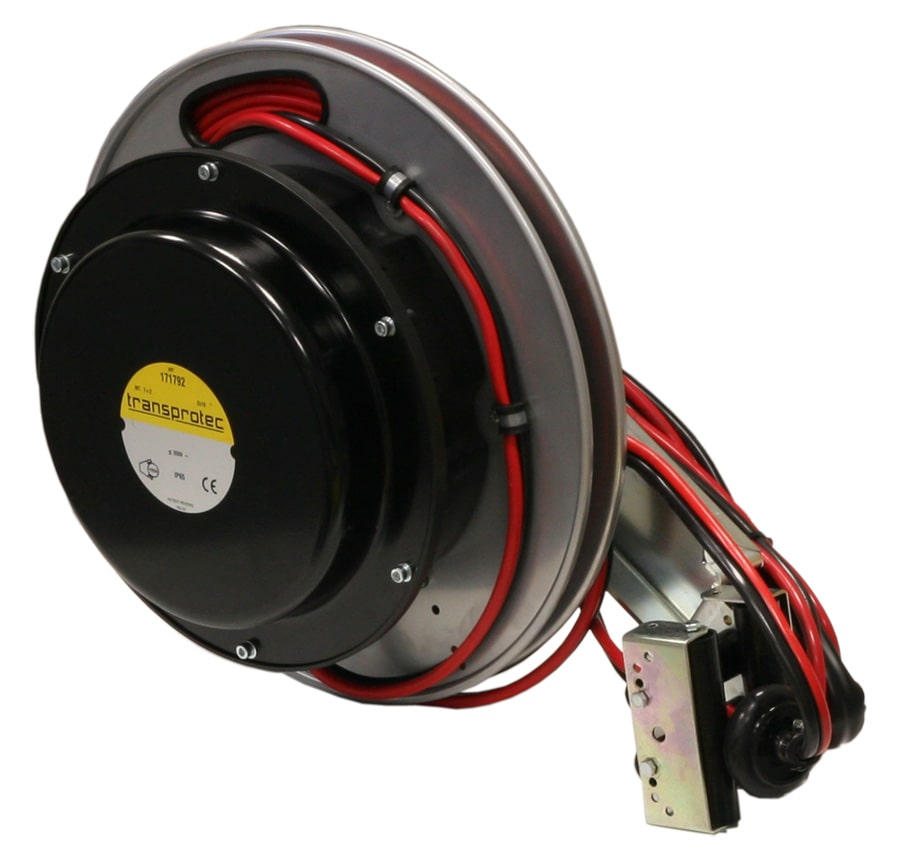

Batterieladetrommel, spiralig wickelnd

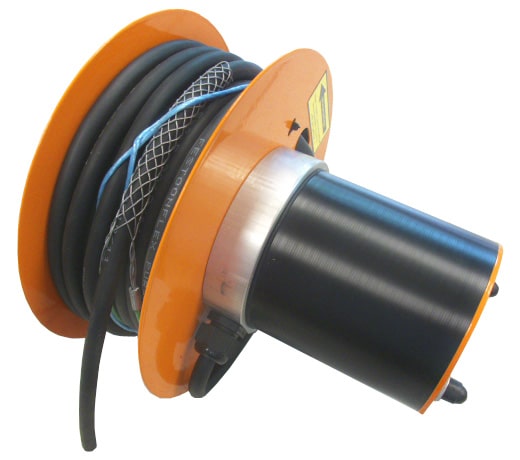

Federtrommel mit Schleifringkörper, ohne Leitung

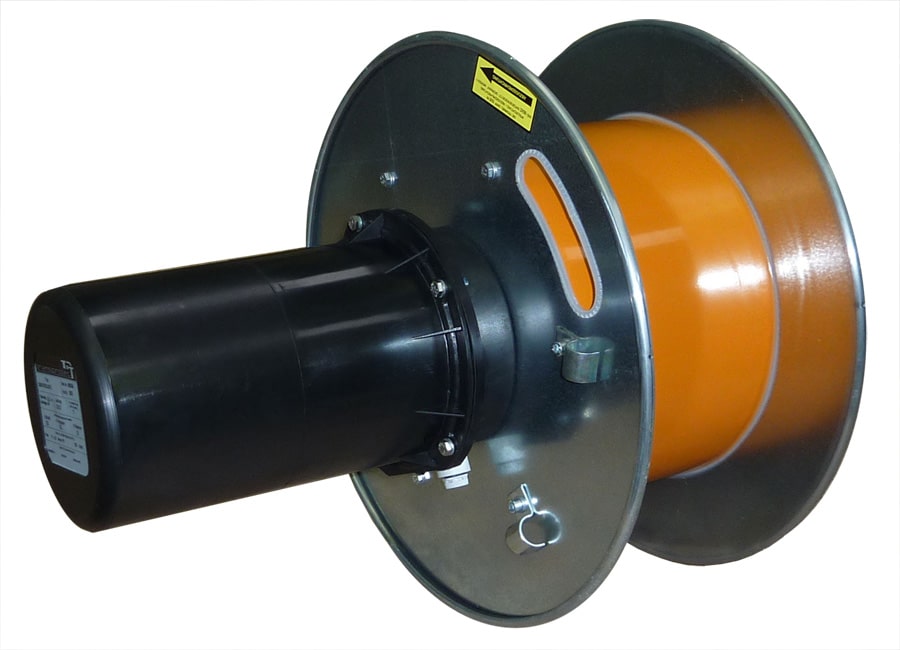

Federleitungstrommel mit Leitung
Sie können die Tabelle nach Wickellänge filtern oder nach einem spezifischen Leitungsquerschnitt suchen, z.B. "4 x 1,5" (bitte die Anführungszeichen verwenden).
Leitungs- Querschnitt (mm²) Kabel Ø (mm) Gewicht (kg/m) Wickel-länge (m) Lagenzahl auf Trommelkörper (m) Artikel-Nr. Express-Programm Nr. Bordscheibe-Ø (mm) Schleifringkörper- Abdeckung (mm) Gewicht (kg) Federkraft max. (N) Strom max. (A)
4 x 1,5 11,2 0,155 10 3,1 212032 nein 240 90 4,6 52 10
4 x 1,5 11,2 0,155 8 1,4 211852 230000 290 175 11 78 25
4 x 1,5 11,2 0,155 18 2,8 211853 233001 290 175 13,5 78 25
4 x 1,5 11,2 0,155 30 2,6 211855 233002 430 175 28 120 25
4 x 1,5 11,2 0,155 40 3,2 211856 233003 430 175 28 90 25
4 x 1,5 11,2 0,155 62 4,9 211857 nein 460 175 31 90 25
4 x 1,5 11,2 0,155 70 5,1 211858 nein 500 175 38 120 25
4 x 1,5 11,2 0,155 82 2,6 211386 nein 800 175 90 200 25
4 x 1,5 11,2 0,155 110 2,7 211861 nein 800 175 117 200 25
4 x 2,5 12,3 0,208 8 1,7 211852 230004 290 175 11 78 25
4 x 2,5 12,3 0,208 19 3,5 211854 230005 330 175 13,5 78 25
4 x 2,5 12,3 0,208 32 3,1 211855 230006 430 175 28 120 25
4 x 2,5 12,3 0,208 42 3,8 211856 230007 430 175 28 90 25
4 x 2,5 12,3 0,208 52 5,1 211859 230008 550 175 34 120 25
4 x 2,5 12,3 0,208 70 3,1 211860 nein 630 175 85 180 25
4 x 2,5 12,3 0,208 82 2,8 211386 nein 800 175 90 200 25
4 x 2,5 12,3 0,208 110 3 211861 nein 800 175 117 200 25
5 x 1,5 11,8 0,178 8 1,7 211862 230009 mit 235 SRK 290 175 11 78 25
5 x 1,5 11,8 0,178 19 3,5 211863 230010 mit 235 SRK 330 175 13,5 78 25
5 x 1,5 11,8 0,178 32 3,1 211864 230011 mit 235 SRK 430 175 28 120 25
5 x 1,5 11,8 0,178 42 3,8 211865 230012 mit 235 SRK 430 175 28 90 25
5 x 1,5 11,8 0,178 52 5,1 211866 230013 mit 235 SRK 550 175 34 120 25
5 x 1,5 11,8 0,178 70 3,1 211869 nein 630 175 85 180 25
5 x 1,5 11,8 0,178 82 2,8 211867 nein 800 175 90 200 25
5 x 1,5 11,8 0,178 110 3 211868 nein 800 175 117 200 25
5 x 2,5 13 0,23 8 1,4 211862 230014 mit 235 SRK 290 175 11 78 25
5 x 2,5 13 0,23 18 2,8 211863 230015 mit 235 SRK 290 175 13,5 78 25
5 x 2,5 13 0,23 30 2,6 211864 230016 mit 235 SRK 430 175 28 120 25
5 x 2,5 13 0,23 40 3,2 211865 230017 mit 235 SRK 430 175 28 90 25
5 x 2,5 13 0,23 62 4,9 211870 nein 460 175 31 90 25
5 x 2,5 13 0,23 70 5,1 211871 nein 500 175 38 120 25
5 x 2,5 13 0,23 82 2,6 211867 nein 800 175 90 200 25
5 x 2,5 13 0,23 110 2,7 211868 nein 800 175 117 200 25
7 x 1,5 13,5 0,218 8 1,7 211872 230018 290 235 11 78 25
7 x 1,5 13,5 0,218 19 3,5 211873 230019 330 235 13,5 78 25
7 x 1,5 13,5 0,218 32 3,1 211875 230020 430 235 28 120 25
7 x 1,5 13,5 0,218 42 3,8 211876 230021 430 235 28 90 25
7 x 1,5 13,5 0,218 52 4,6 211877 230022 550 235 34 120 25
7 x 1,5 13,5 0,218 76 3,2 211880 nein 630 235 85 180 25
7 x 1,5 13,5 0,218 82 2,8 211881 nein 800 235 90 200 25
7 x 1,5 13,5 0,218 110 3 211882 nein 800 235 117 200 25
7 x 2,5 14,7 0,315 9 1,9 211872 230023 290 235 11 78 25
7 x 2,5 14,7 0,315 21 4 211874 230024 360 235 13,5 78 25
7 x 2,5 14,7 0,315 32 3,4 211878 230025 500 235 28 120 25
7 x 2,5 14,7 0,315 44 4,2 211879 230026 500 235 28 90 25
7 x 2,5 14,7 0,315 56 5,1 211877 230027 550 235 34 120 25
7 x 2,5 14,7 0,315 70 3,2 211880 nein 630 235 85 180 25
7 x 2,5 14,7 0,315 84 3,1 211881 nein 800 235 90 200 25
7 x 2,5 14,7 0,315 110 3,5 211882 nein 800 235 117 200 25
12 x 1,5 17 0,363 9 2 211883 230028 290 295 11 78 25
12 x 1,5 17 0,363 20 4 211884 230029 360 295 13,5 78 25
12 x 1,5 17 0,363 36 3,8 211891 230030 500 295 28 120 25
12 x 1,5 17 0,363 46 4,7 211892 230031 550 295 28 90 25
12 x 1,5 17 0,363 62 6 211893 nein 550 295 39 120 25
12 x 1,5 17 0,363 84 4,1 211899 nein 630 295 82 180 25
12 x 1,5 17 0,363 110 3,9 211904 nein 800 295 117 200 25
12 x 1,5 17 0,363 125 4,5 211905 nein 800 295 115 120 25
12 x 2,5 20,4 0,485 15 2,4 211894 230032 430 295 23 120 25
12 x 2,5 20,4 0,485 24 3 211895 230033 430 295 28 120 25
12 x 2,5 20,4 0,485 34 4 211891 230034 500 295 29 120 25
12 x 2,5 20,4 0,485 44 5 211896 230035 550 295 34 120 25
12 x 2,5 20,4 0,485 54 3,5 211901 230036 630 295 67 180 25
12 x 2,5 20,4 0,485 66 4 211900 nein 630 295 85 240 25
12 x 2,5 20,4 0,485 90 4,4 211906 nein 800 295 90 200 25
12 x 2,5 20,4 0,485 110 4,2 211904 nein 800 295 118 200 25
18 x 1,5 18,1 0,459 10 1,6 211885 230037 360 385 17 120 25
18 x 1,5 18,1 0,459 17 3,8 211886 230038 360 385 19 120 25
18 x 1,5 18,1 0,459 32 3,9 211897 230039 500 385 29 120 25
18 x 1,5 18,1 0,459 46 5,0 211898 230040 550 385 34 120 25
18 x 1,5 18,1 0,459 70 4,0 211902 nein 630 385 86 240 25
18 x 1,5 18,1 0,459 84 4,8 211903 nein 710 385 81 180 25
18 x 1,5 18,1 0,459 90 4,2 211908 nein 800 385 90 200 25
18 x 1,5 18,1 0,459 110 4,0 211907 nein 800 385 118 200 25
18 x 2,5 20,5 0,679 17 2,5 211909 230041 460 385 23 120 25
18 x 2,5 20,5 0,679 30 4,0 211910 230042 550 385 29 120 25
18 x 2,5 20,5 0,679 41 5,0 211911 230043 550 385 35 190 25
18 x 2,5 20,5 0,679 54 3,5 211912 230044 630 385 68 180 25
18 x 2,5 20,5 0,679 66 4,0 211902 nein 630 385 85 240 25
18 x 2,5 20,5 0,679 90 4,2 211908 nein 800 385 90 200 25
18 x 2,5 20,5 0,679 110 3,9 211907 nein 800 385 117 200 25
24 x 1,5 20,9 0,590 13 1,9 211913 nein 460 250 24 170 20
24 x 1,5 20,9 0,590 26 3,6 211914 nein 550 250 31 170 20
24 x 1,5 20,9 0,590 48 3,2 211915 nein 710 250 75 240 20
24 x 1,5 20,9 0,590 68 4,0 211916 nein 710 250 85 240 20
24 x 1,5 20,9 0,590 90 4,2 211920 nein 800 250 92 200 20
24 x 1,5 20,9 0,590 110 4,0 211921 nein 800 250 118 200 20
24 x 2,5 23,6 0,860 22 1,8 211917 nein 560 250 56 240 20
24 x 2,5 23,6 0,860 48 3,2 211915 nein 710 250 75 240 20
24 x 2,5 23,6 0,860 75 4,5 211920 nein 800 250 92 200 20
24 x 2,5 23,6 0,860 90 5,0 211922 nein 900 250 121 380 20
30 x 1,5 23,0 0,720 21 1,6 211918 nein 560 350 57 240 20
30 x 1,5 23,0 0,720 48 3,2 211919 nein 710 350 76 240 20
30 x 1,5 23,0 0,720 75 4,5 211923 nein 800 350 93 200 20
30 x 1,5 23,0 0,720 90 5,0 211924 nein 900 350 122 200 20
30 x 2,5 26,8 1,080 21 1,9 211918 nein 560 350 57 240 20
30 x 2,5 26,8 1,080 50 3,8 211919 nein 710 350 76 240 20
30 x 2,5 26,8 1,080 70 4,0 211923 nein 800 350 93 200 20
30 x 2,5 26,8 1,080 90 5,4 211925 nein 900 350 135 380 20
4 x 4 13,6 0,281 8 1,9 211926 230045 290 175 12 78 50
4 x 4 13,6 0,281 16 3,0 211927 230046 360 175 14 78 50
4 x 4 13,6 0,281 32 3,1 211931 230047 430 175 28 120 50
4 x 4 13,6 0,281 52 4,6 211932 230048 550 175 34 120 50
4 x 4 13,6 0,281 68 3,2 211937 nein 630 175 85 240 50
4 x 4 13,6 0,281 82 2,8 211941 nein 800 175 90 200 50
4 x 4 13,6 0,281 110 5,1 211940 nein 800 175 117 200 50
