Elektroseilwinde FD-E

Hubkraft bis zu 5.250 kg | Spannung: 400 V

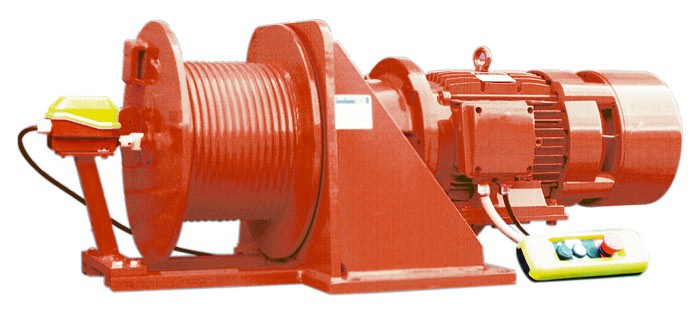

Elektro-Kompaktseilwinde FD-E
Elektro-Kompaktseilwinde FD-E

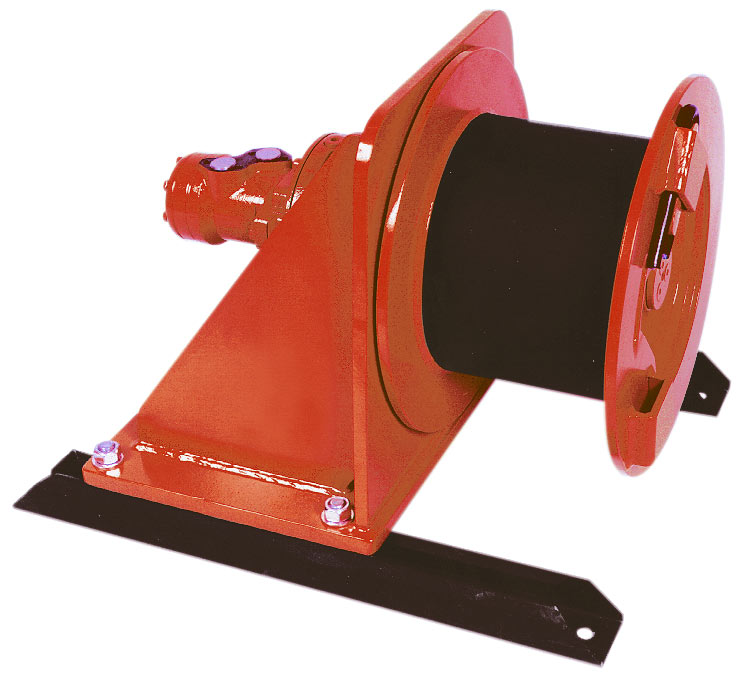

Hydraulik-Kompaktseilwinde FD-H
Hydraulik-Kompaktseilwinde FD-H

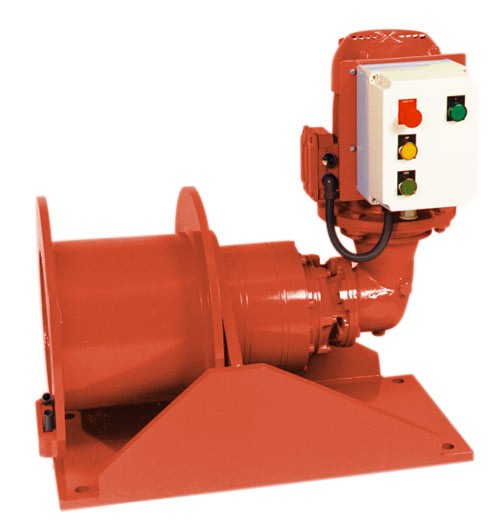

Kompaktseilwinde mit Winkelgetriebe
Kompaktseilwinde mit Winkelgetriebe
Abmessungen Elektroseilwinde FD-E
Abmessungen Elektroseilwinde FD-E

Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Kostenfreie Lieferung in 3 Werktagen ab Werk, freibleibend

Artikel-Nr.: FD-E300

Die Elektroseilwinden der Baureihe FD zeichnen sich durch ihre kompakte Bauform aus. Im Vergleich zu herkömmlichen Seilwinden konnte bei der Baureihe FD-E die Länge der Seilwinde auf Grund des in der Seiltrommel integrierten Planetengetriebes deutlich reduziert werden. Üblicherweise kommen die Seilwinden FD-E  bei Anwendungen mit kürzeren Seillängen und somit mit kompakten Trommelabmessungen als Hub- oder Zugwinde zum Einsatz. Auf Grund der kompakten Trommelabmessungen ist es möglich, die Trommel einseitig gelagert direkt am Getriebe zu befestigen. Diese einseitige Lagerung wirkt sich zusätzlich positiv auf die kompakte Bauform aus.
Technische Parameter: Schutzart: IP 54 Drehstrom-Bremsmotor mit Aluminium-Gehäuse für... mehr


Technische Parameter:
  • Schutzart: IP 54
  • Drehstrom-Bremsmotor mit Aluminium-Gehäuse für 3-Ph / 400 Volt / 50 Hz
  • Seiltrommel mit Seilbefestigung am Trommelflansch
  • Trommellagerung, einseitig
  • Planetengetriebe

Mechanische Optionen:
  • Antriebe in Ex - Ausführung
  • Weitere Betriebsspannungen
  • Weitere Wickelgeschwindigkeiten
  • Trommelschutzabdeckung
  • Offshore-Ausführung
Elektrische Optionen:
  • Schützsteuerung, Schutzart IP 55
  • Spindelendschalter, ausgeführt als Notendschalter oder zusätzlich als Betriebsendschalter
  • Funkfernsteuerung
  • Hängetastersteuerung, Schutzart IP 65
  • Frequenzsteuerung für stufenlose
    Geschwindigkeitsregelung
  • Infrarot-Fernbedienung
  • Schlaffseilschaltung





Weiterführende Links zu "Elektroseilwinde FD-E"
Elektroseilwinde FD-E 300 301 303 305 306 307 Max. Hubkraft in 1.... mehr


Elektroseilwinde FD-E300301303305306307
Max. Hubkraft in 1. Seillage (kg) 950 1850 2300 3350 4100 5250
Max. Hubkraft oberste Lage (kg/Lagen) 800/4 1470/4 1970/3 2800/3 3500/3 4490/3
Empf. Seildurchmesser (mm) 8 11 12 14 16 18
Geschwindigkeit 1. Seillage (m/min) 8,5 9 7 9 7 12
Geschwindigkeit oberste Seillage (m/min) 10 11 8,5 11 8,5 14
Seilaufnahme 1. Seillage (m) 15 10 11 10 15 18
Seilaufnahme in allen Lagen (m/Lagen) 70/4 53/4 41/3 40/3 56/3 67/3
Motorleistung 400 V (kW) 1,5 3 3 5,5 5,5 11
Preise zzgl. Mwst., Versandkosten exkl. Zubehör ab 5.177 € ab 5.547 € ab 5.964 € ab 7.434 € ab 9.093 € ab 13.445 €

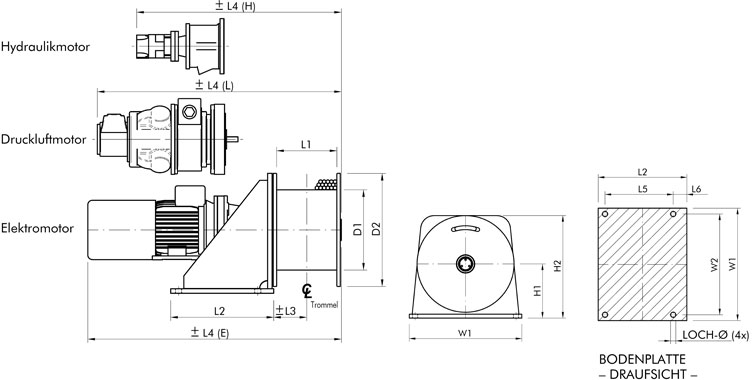

Abmessungen Elektroseilwinde FD-E

Abmessungen Elektroseilwinde FD-E

Abmessungen (mm)Elektroseilwinde FD-E
 300301303305306307
Gewicht (kg) 125 130 175 240 330 590
D1 244 244 272 272 355 406
D2 380 380 410 410 500 625
L1 176 176 191 210 266 310
L2 310 310 350 350 455 510
L3 93 93 106 116 146 175
L4 (E) 736 796 818 1030 1100 1313
L4 (H) 520 558 595 625 780 885
L4 (L) 765 785 905 950 1110 1215
L5 240 240 275 275 350 40
L6 44 44 50 50 70 75
H1 215 215 235 235 285 348
H2 405 405 440 440 535 660
W1 440 440 500 500 580 750
W2 400 400 450 450 520 680
Loch-Ø 18 18 22 22 27 27
