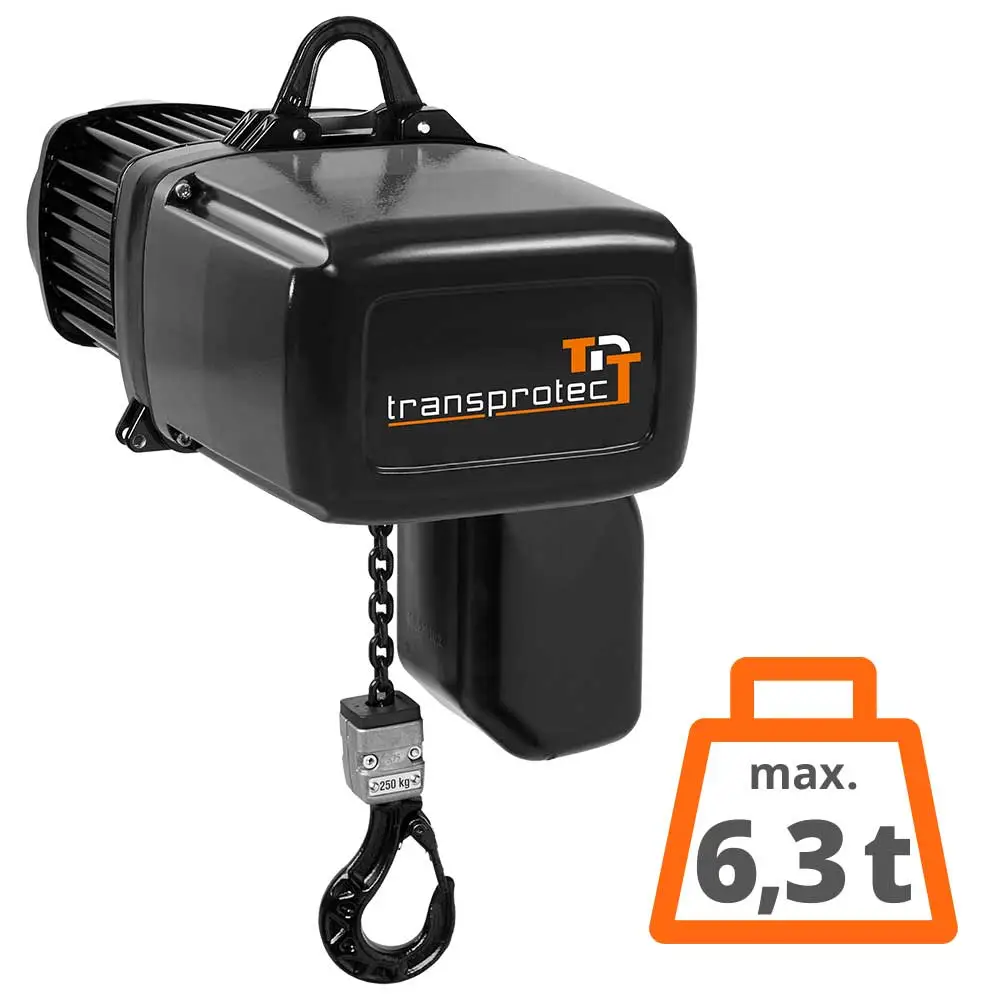

Elektrokettenzug Modell T-ECH 125 kg bis 6.300 kg

Elektrokettenzug Modell T-ECH 125 kg bis 6.300 kg
Elektrokettenzug Modell T-ECH 125 kg bis 6.300 kg
Elektrokettenzug Modell T-ECH 125 kg bis 6.300 kg
Elektrokettenzug Modell T-ECH 125 kg bis 6.300 kg

Preis jetzt anfragen

*zzgl. MwSt.

Tragfähigkeit:

Hubgeschwindigkeit:

Haupthub + Feinhub:

Fahrwerk (Laufkatze):

Möchten Sie Ihren Elektrokettenzug horizontal bewegen? Wir bieten Ihnen gerne das passende Fahrwerk, manuell oder elektrisch betrieben, dazu an.

Preis anfragen
Preis anfragen
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Mit * gekennzeichnete Felder sind Pflichtfelder.
Artikel-Nr.: T-ECH-250-1SF--202821--

Ihre Vorteile

  • robutes Aluminium Gehäuse
  • IP 65
  • 42 V Schützsteuerng mit Not-Aus
  • permanet geschmieters Getriebe
  • hohe Laufruhe
  • verschleißarme DC-Federdruckbremse
  • Getriebeendschalter mit hoher Anfahrgenauigkeit
    (obere / untere Hakenstellung individuell einstellbar)
  • Rutschkupplung nicht im Kraftfluss
  • Lastkette aus Profilstahl
    (15 % erhöhte Belastbarkeit als Rundstahlketten)



Technische Eigenschaften: Traglast bis 6.300 kg (2-strängig) 3 x 400 V / 50 Hz... mehr


Technische Eigenschaften:
  • Traglast bis 6.300 kg (2-strängig)
  • 3 x 400 V / 50 Hz
  • Steuerung 42 V Niederspannung
  • 3-Phasen-Motor: 2 Geschwindigkeiten (Standard)
  • 3 m Hubhöhe (Standard)
  • 1,8 m Steuerkabel
  • Keine sensible Elektronik
    (dadurch einfache Einbindung in ihre bauseitigen Fahrwerke oder Krananlagen ohne Einsatz von Spezialteilen)
  • Ösenaufhängung oder Hakenaufhängung
    Lasthaken 360 Grad drehbar, Hakenklappe einrastend
  • Getriebeendschalter
  • Ergonomischer Steuerschalter mit Not-Aus
  • Schutzart IP 65
  • Isolationsklasse F (Motor)
  • DC-Federdruckbremse
  • Rutschkupplung nicht mit Kraftflus
  • Geringes Eigengewicht
  • Kompaktes Gehäuse mit niedriger Bauhöhe

Wir bieten Wiederkehrende Prüfungen (UVV) für Ihren Elektro-Kettenzug.
Sonderausführungen auf Anfrage:
  • Direktsteuerung
  • Einhandbedienung mit Handgriffsteuerung
  • Andere Betriebs- und Steuerspannungen
  • Hakenaufhängung
  • Sicherheitslasthaken
  • Getriebeendschalter mit zwei zusätzlichen Not-Aus-Kontakten
  • Parallelschaltung mehrerer Kettenzüge
  • Betriebsstunden- und Schaltungszähler
  • Manuelle Bremsentlüftung
  • Kettenspeicher für diversen Hubhöhen
  • Hubhöhen bis 90 m
  • Handfahrwerke
  • Getriebefett für Tieftemperatureinsatz / Lebensmittelindustrie
  • Hebebänder
  • Ausführungen lieferbar: nach DGUV-V 54+
  • UP-SIDE-DOWN






Schneller Elektrokettenzug T-ECH

Bei "SF"-Varianten können Sie Lasten bis 1,25 t mit bis zu 16 m/min heben oder senken.

TypTragfähigkeit in kg nach ISO (FEM)

Hubgeschwindigkeit
(Haupthub / Feinhub)

StrangzahlKettengrößeMotorleistungStromstärke bei
3 x 400 V, 50 Hz
Gewicht mit
3 m Hub
Gewicht Kette
je m Hub
 M3 / 1BmM4 / 1AmM5 / 2mM6 / 3mM7 / 4mm/min mmkWAkgkg
T-ECH 250 / 1SF  - 160 125 100  - 16 / 4 1 3,75 x 10,75 0,72 / 1,8 2,8 / 1,7 24 0,34
T-ECH 500 / 1SF  - 320 250 200 160 16 / 4 1 5,25 x 15 0,72 / 1,8 2,8 / 1,7 26 0,69
T-ECH 1000 / 1SF  - 630 500 400 320 16 / 4 1 7,45 x 23 2,3 /0,68 5,7 / 4,1 58 1,37
T-ECH 1600 / 1SF  - 1000 800  -  - 16 / 4 1 9,4x 27,4 3,7 / 0,93 9,5 / 5,5 93 2,22
T-ECH 2500 / 1SF  -  - 1250 1000  - 16 / 4 1 11,75 x 32,9 3,7 / 0,93 9,5 / 5,5 100 3,53



Standard Elektrokettenzug T-ECH mit einem Kettenstrang

Eine Hubgeschwindigkeit von 8 m/min erreichen Sie mit dem T-ECH in der 1-strängigen Ausführung

TypTragfähigkeit in kg nach ISO (FEM)

Hubgeschwindigkeit
(Haupthub / Feinhub)

StrangzahlKettengrößeMotorleistungStromstärke bei
3 x 400 V, 50 Hz
Gewicht mit
3 m Hub
Gewicht Kette
je m Hub
 M3 / 1BmM4 / 1AmM5 / 2mM6 / 3mM7 / 4mm/min mmkWAkgkg
 T-ECH 250 / 1NF 400 320 250 200 160 8 / 2 1 3,75 x 10,75 0,72 / 1,8 2,8 / 1,7 24 0,34
 T-ECH 250 / 1N 400 320 250 200 160 8 / kein 1 3,75 x 10,75 0,72 2,8 24 0,34
 T-ECH 500 / 1NF 800 630 500 400 320 8 / 2 1 5,25 x 15 0,72 / 1,8 2,8 / 1,7 26 0,69
 T-ECH 500 / 1N 800 630 500 400 320 8 / kein 1 5,25 x 15 0,72 2,8 26 0,69
 T-ECH 1000 / 1NF 1600 1250 1000 800 630 8 / 2 1 7,45 x 23 2,3 /0,68 5,7 / 4,1 58 1,37
 T-ECH 1000 / 1N 1600 1250 1000 800 630 8 / kein 1 7,45 x 23 2,3 6,5 57 1,37
 T-ECH 1600 / 1NF 2500 2000 1600  -  - 8 / 2 1 9,4 x 27,4 3,7 / 0,93 9,5 / 5,5 93 2,22
 T-ECH 2500 / 1NF  -  - 2500 2000  - 8 / 2 1 11,75 x 32,9 3,7 / 0,93 9,5 / 5,5 100 3,53
 T-ECH 2500 / 1BF  - 3200  -  -  - 6,4 / 1,6 1 11,75 x 32,9 3,7 / 0,93 9,5 / 5,6 100 3,53



Elektrokettenzug T-ECH mit langsamer Hubgeschwindigkeit

Eine Hubgeschwindigkeit maximal 4 m/min erreichen Sie mit dem T-ECH je nach Varante in

TypTragfähigkeit in kg nach ISO (FEM)

Hubgeschwindigkeit
(Haupthub / Feinhub)

StrangzahlKettengrößeMotorleistungStromstärke bei
3 x 400 V, 50 Hz
Gewicht mit
3 m Hub
Gewicht Kette
je m Hub
 M3 / 1BmM4 / 1AmM5 / 2mM6 / 3mM7 / 4mm/min mmkWAkgkg
 T-ECH 250 / 2NF  - 630 500 400 320 4 / 1 2 3,75 x 10,75 0,72 / 1,8 2,8 / 1,7 25 0,68
 T-ECH 250 / 2N  - 630 500 400 320 4 / kein 2 3,75 x 10,75 0,72 2,8 25 0,68
 T-ECH 500 / 2NF  - 1250 1000 800 630 4 / 1 2 5,25 x 15 0,72 / 1,8 2,8 / 1,7 28 1,38
 T-ECH 500 / 2N  - 1250 1000 800 630 4 / kein 2 5,25 x 15 0,72 2,8 28 1,38
 T-ECH 1000 / 1NL 1600 1250 1000 800 630 4 / kein 1 7,45 x 23 1,5 6,5 62 1,37
 T-ECH 1000 / 2NF  - 2500 2000 1600 1250 4 / 1 2 7,45 x 23 2,3 /0,68 5,7 / 4,1 62 2,74
 T-ECH 1000 / 2N  - 2500 2000 1600 1250 4 / kein 2 7,45 x 23 2,3   61 2,74
 T-ECH 1000 / 2NL  - 2500 2000 1600 1250 2 / kein 2 7,45 x 23 1,5 6,5 66 2,74
 T-ECH 1600 / 1NL 2500 2000 1600 1250 1000 4 / kein 1 9,4 x 27,4 2,2 5,7 88 2,22
 T-ECH 1600 / 2NL  - 4000 3200 2500 200 2 / kein 2 9,4 x 27,4 2,2 5,7 97 4,44
 T-ECH 1600 / 2NF  - 4000 3200  -  - 4 / 1 2 9,4 x 27,4 3,7 / 0,93 9,5 / 5,5 102 4,44
 T-ECH 2500 / 1NL  -  - 2500 2000  - 4 / kein 1 11,75 x 32,9 2,2 6,1 95 3,53
 T-ECH 2500 / 2NF  -  - 5000 4000  - 4 / 1 2 11,75 x 32,9 3,7 / 0,93 9,5 / 5,5 117 7,06
 T-ECH 2500 / 1BL  - 3200  -  -  - 3,2 / kein 1 11,75 x 32,9 2,2 6,1 95 3,53
 T-ECH 2500 / 2NL  -  - 5000 4000  - 2 / kein 2 11,75 x 32,9 2,2 6,1 112 7,06
 T-ECH 2500 / 2BF  - 6300  -  -  - 3,2 / 0,8 2 11,75 x 32,9 3,7 / 0,93 9,5 / 5,5 117 7,06
 T-ECH 2500 / 2BL  - 6300  -  -  - 1,60 2 11,75 x 32,9 2,2 6,1 112 7,06

Die Tragfähigkeit im auswahlfeld bezieht sich auf die Tragfähigkeit in der hervorgehobenen FEM Einstufung.



Die ISO (FEM) Einstufung der Elektro-Kettenzüge gibt Auskunft über die max. Anzahl der Betätigungen am Steuerschalter pro Stunde:
 Betätigungen
pro Stunde
Einschaltdauer
M3 (1Bm)  150 25% ED
M4 (1Am)  180 30% ED
M5 (2m)  240 40% ED
M6 (3m)  300 50% ED
M7 (4m)  360 60% ED

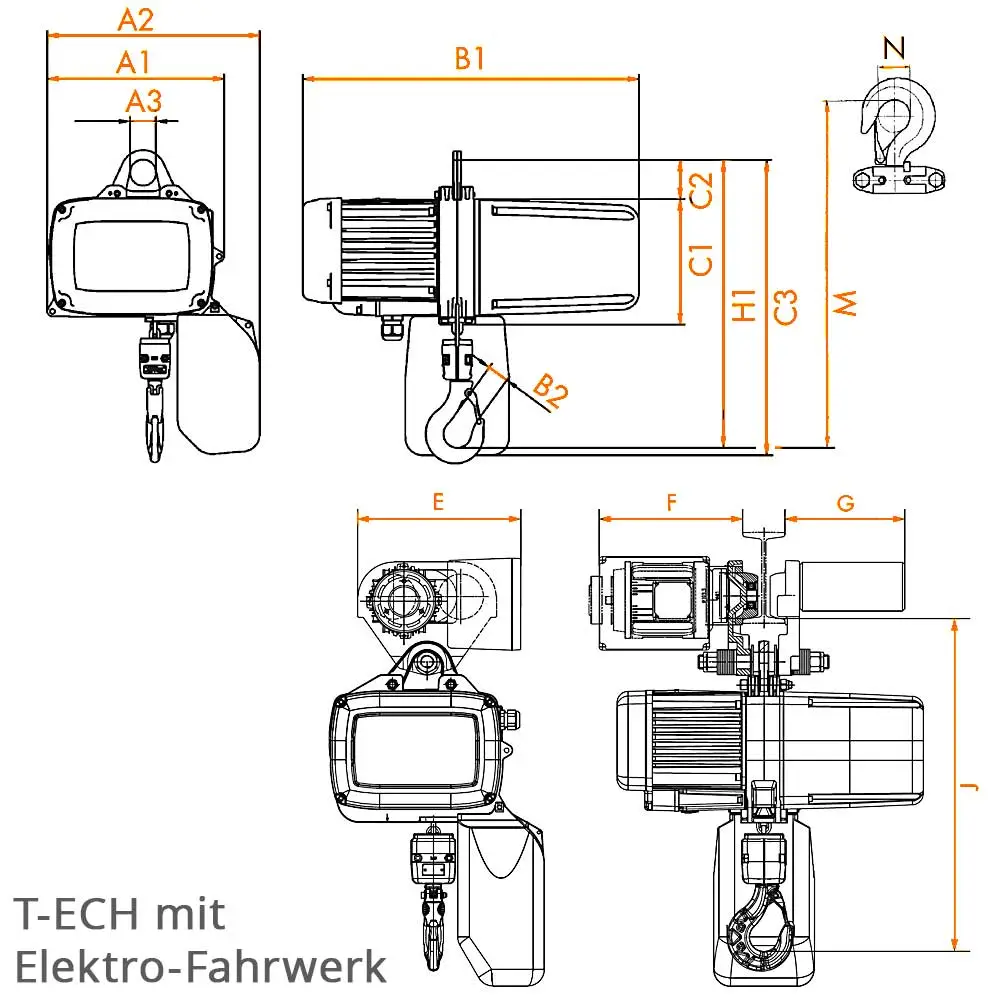

Abmessungen Elektro-Kettenzug T-ECH

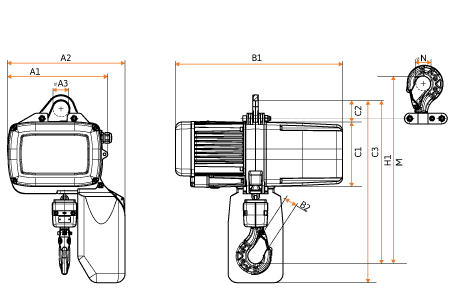

Elektrokettenzug mit Haken oder Öse

Elektrokettenzug mit Haken oder Öse

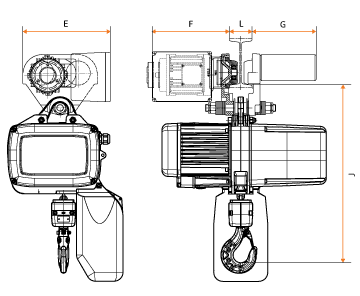

Elektrokettenzug mit Elektrolaufkatze

Elektrokettenzug mit Elektrolaufkatze

TypA1
(mm)
A2
(mm)
A3
(mm)
B1
(mm)
B2
(mm)
C1
(mm)
C2
(mm)
C3
(mm)
H1
(mm)
M
(mm)
N
(mm)
E
(mm)
F
(mm)
G
(mm)
J
(mm)
T-ECH 250 / 1 246 296 Ø 40 444 24 162 49 462 400 475 Ø 42 278 250 209 455
T-ECH 250 / 2 246 296 Ø 40 444 24 162 49 462 414 506 Ø 42 278 250 209 481
T-ECH 500 / 1 246 296 Ø 40 444 24 162 49 462 414 488 Ø 42 278 250 209 463
T-ECH 500 / 2 246 296 Ø 40 444 24 162 49 462 453 528 Ø 42 278 250 209 502
T-ECH 1000 / 1 328 385 Ø 52 548 33 212 85 598 519 592 Ø 51 293 253 211 594
T-ECH 1000 / 2 328 385 Ø 52 548 33 212 85 598 578 651 Ø 51 293 253 211 654
T-ECH 1600 / 1 380  452  Ã˜ 75  650  35  237  135  870  659  688  Ã˜ 35  341  337  281  690
T-ECH 1600 / 2 380  452  Ã˜ 75  650  35  237  135  870  727  756  Ã˜ 35  341  337  281  758
T-ECH 2500 / 1 380  452  Ã˜ 62  650  41  237  132  870  692  785  Ã˜ 41  387  343  288  728
T-ECH 2500 / 1 380  452  Ã˜ 62  650  41  237  132  870  781  874  Ã˜ 41  387  343  288  817
