Druckluftkettenzug TCS

Stark, Kompakt, Schnell - bis 900 kg Tragfähigkeit

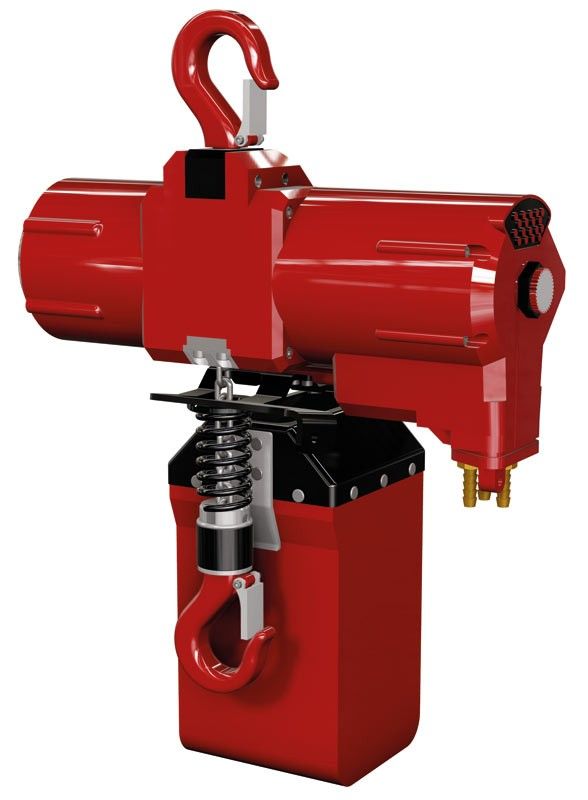

Druckluftkettenzug TCS-500
Druckluftkettenzug TCS-500

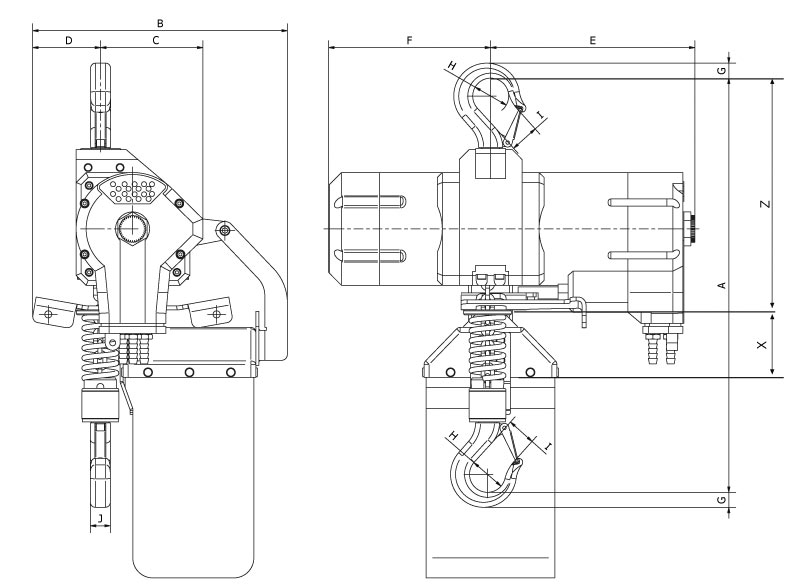

Zeichnung: Druckluftkettenzug TCS
Zeichnung: Druckluftkettenzug TCS


Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Kostenfreie Lieferung in 3 Werktagen ab Werk, freibleibend

Artikel-Nr.: TCS-500CPE

Die Druckluftkettenzüge der Baureihe TCS sind speziell für das Material-Handling entwickelt worden. Die Druckluftkettenzüge zeichnen sich durch eine sehr hohe Hebe- und Senkgeschwindigkeit aus. Die Geräte sind auf Grund dieser Eigenschaften besonders für größere Hubhöhen geeignet.

Technische Eigenschaften:
  • Sehr hohe Hub- und Senkgeschwindigkeiten
  • Maximale Geschwindigkeit einstellbar
  • Geschwindigkeit sehr genau stufenlos regelbar
  • Optimales Handling
  • Ruckfreies Heben und Senken
  • Kompakte Bauweise mit geringem Eigengewicht
  • Aluminiumgehäuse
  • Mit Abluftschlauch, einfach montierbar
  • Endstellungsstopp
  • Luftmotor mit interner Abluftkühlung
  • Seilsteuerung oder Drucktastensteuerung
  • Kettenspeicher optional lieferbar
  • Sehr niedriger Geräuschpegel
Typ TCS- 500 C/PE 980 C2/P2E Tragfähigkeit (t) 0,5 0,98... mehr


Typ TCS-500 C/PE980 C2/P2E
Tragfähigkeit (t)
0,5
0,98
Hubgeschwindigkeit bei Volllast (m/min)
17
8,5
Senkgeschwindigkeit bei Volllast (m/min)
34
17
Hubgeschwindigkeit ohne Last (m/min)
33
17
Senkgeschwindigkeit ohne Last (m/min)
19
9,5
Anzahl Kettenstränge
1
2
Luftverbrauch bei Volllast (l/s)
28
28
Luftanschluss
1/2“ BSPT
1/2“ BSPT
Schlauchdurchmesser (mm)
13
13
Gewicht mit 3 m Hub (kg)
19
24
Kettenabmessung (mm)
6,3 x 19,1
6,3 x 19,1
Kettengewicht (kg/m)
0,8
1,6

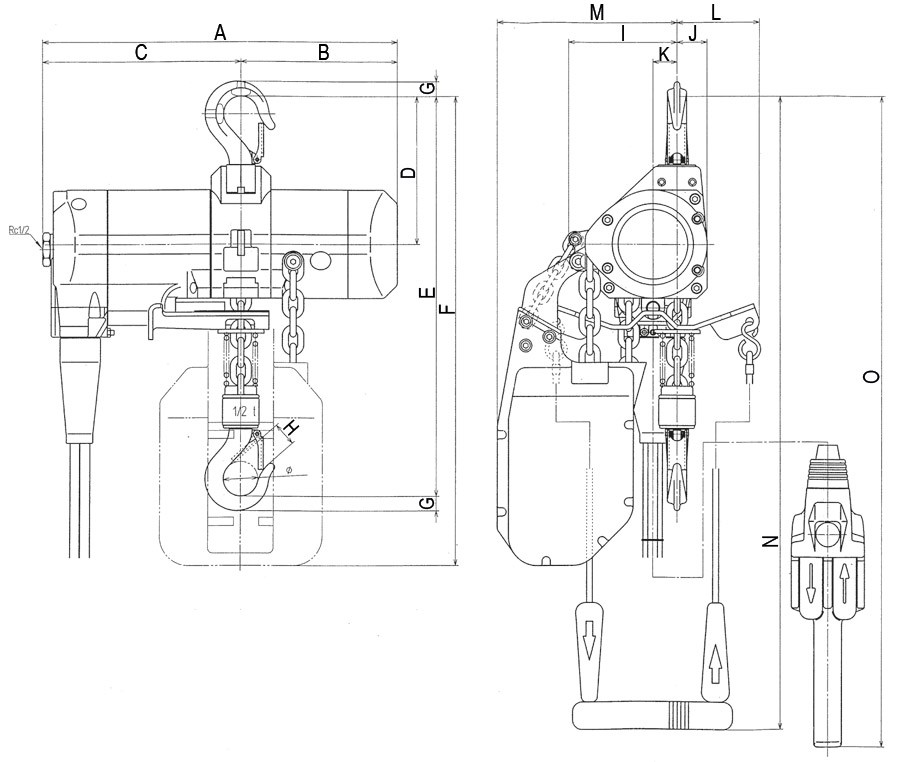

Abmessungen Druckluftkettenzug TCS


Abmessungen Druckluftkettenzug TCS

 ABCDEFGIJXZ
TCS-(mm)
500
415
255
103
68
205
163
15
35
22
22
40
210
980
510
205
123
37
163
205
30
40
29
25
40
225
