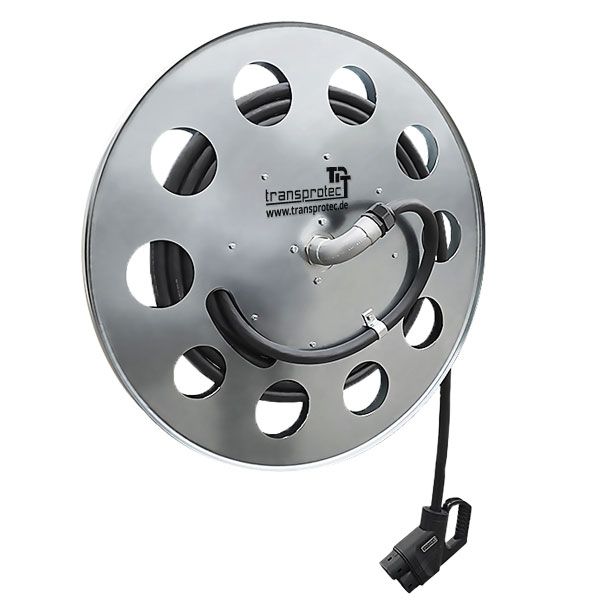

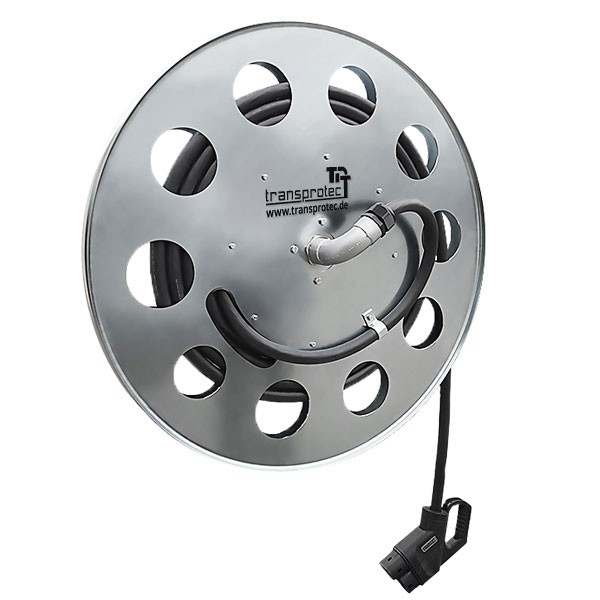

Charge-Reel mit Federmotor

Charging Reel als Federleitungstrommel zur Ladung von elektrisch betriebenen Nutzfahrzeugen

Preis auf Anfrage
1

*zzgl. MwSt.

Preis anfragen
Preis anfragen
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Mit * gekennzeichnete Felder sind Pflichtfelder.

Lieferung in 3 Wochen ab Werk, freibleibend

Artikel-Nr.: CHR-F

*** NEU *** die transprotec GmbH bietet auf einige Federleitungstrommel-Modelle eine Fliehkraftbremse mit einer Aufwickelgeschwindigkeit von 2 m/s an! Weitere Informationen erhalten Sie unter 04102 7789-600 oder per E-Mail unter info@transprotec.de

Die Federleitungstrommel der ChargeReel dient dazu, die Stromversorgung per DC-Schnellladung Ihrer elektrisch betriebenen Nutzfahrzeug-Flotte zu gewährleisten. Das Ladekabel wird geordnet auf- und abgewickelt. Die Auf- und Abwicklung erfolgt spiralisch.
  • Leitungsabzug: manuell, vertikal von oben nach unten
  • Rücklaufsperre für den manuellen Leitungsabzug





Weitere Sonderlösungen erhalten Sie gern auf Anfrage.

Die ChargeReel Ladetrommel als Federleitungstrommel stellt in vielen Anwendungen eine... mehr


Die ChargeReel Ladetrommel als Federleitungstrommel stellt in vielen Anwendungen eine kostengünstige Alternative zu Motortrommeln dar, da viele Geräte ohne eigene Stromversorgung für einen Trommelantrieb bewegt werden. Zusätzlich entsteht kein Steuerungsaufwand.

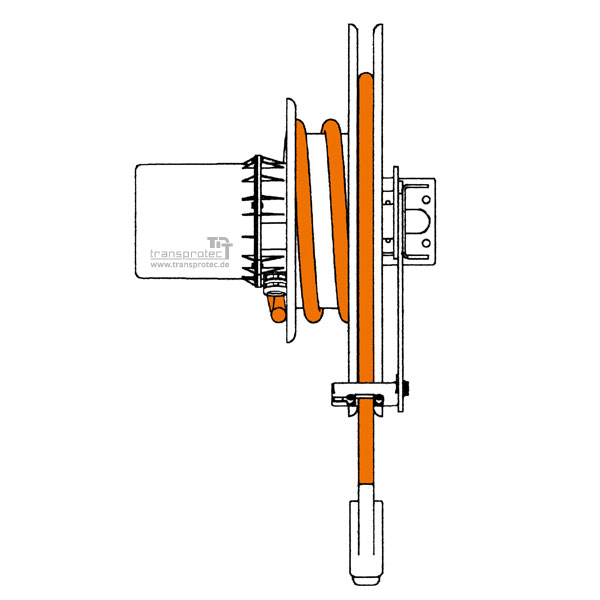

Technischer Aufbau einer ChargeReel Ladetrommel als Federleitungstrommel:

Grundsätzlich besteht die federbetriebene Ladetrommel (Charging Reel), aus einem Trommelkörper, einem Antrieb mit Spiralblattfedern und einem Schleifringkörper.

Die Federleitungstrommeln bestehen aus Trommelkörper-Antrieb (mit Spiralblattfedern) sowie Schleifringkörper oder Drehdurchführung.
Die Federpakete der Federleitungstrommeln bestehen aus Spiralfedern. Diese Federn sind aus hochwertigem, texturgewalztem Federstahl.

Die Schleifringkörpergehäuse sind bei Kunststoffgehäusen nach der Schutzart IP65 ausgelegt, bzw. bei Metallgehäusen nach IP55
Die Lagerung des Trommelkörpers ist mit Lebensdauerschmierung versehen.



Geeignete Leitungen

  • Geeignet für DC-Ladekabel: EV-T2M4CC-DC200A-7,0M70ESBK00
  • Wickellänge 7 m
  • Gesamtlänge 10 m

Federmotor

Federzugkraft max. 40 kg

Schleifringkörper

  • Vorverdrahtete Ausführung
  • 200 A / 1000 V
  • 10 A/ 24 V
  • Polzahl:
    • 2 x 200 A / 1000 V DC
    • 6 x 3A / 24 V max. 100 Mbit/s
    • PE
  • Inkl. Heizung
Schleifingkörper-Beispiel

Anwendungsbereiche von Ladetrommeln

  • ÖPNV-Depots
  • Elekro-Busse
  • Elektro-Transporter
  • Elektro-LKW



Zubehör für Ladetrommeln
Grundsätzlich machen wir unseren Kunden beim Zubehör zu unseren Federkabel- und Federleitungstrommeln ein Komplett-Angebot, das alle Komponenten rund um die Trommel beinhaltet. Dazu gehören:
  • die aufgelegte und angeschlossene Leitung, beidseitig oder einseitig
  • Leitungshaltestrumpf
  • Umlenktrichter
  • Montageböcke für decken-, Boden- oder Wandbefestigung
  • diverse Leitungsführungsarme
  • Rücklaufsperren
  • Endschalter

Rollenmundstück

Rollenmundstück

Leitführungsarm

Leitführungsarm





Individuelle Lösungen für Energie- und Datenübertragung

Technische Beratung zur Auslegung Ihrer Federleitungstrommel bieten Ihnen unsere Fachberater am Telefon unter 0 4102 7789-600 .
Weitere Informationen können Sie auch gern per E-Mail unter info@transprotec.de anfordern.

Neben Leitungstrommeln bieten wir auch individuelle Lösungen z.B. für Seilwinden, Hebezeuge und Kransysteme.
