Batterieladetrommeln

Artikel - Nr.	Aderzahl	Aderquerschnitt	Kabellänge	Eingehende Kabellänge	Kabeltyp	Kabel Ø	Schleifring kapazität (Stromstärke)	A (20°C)	A (20°C)	IP Schutz Klasse
		(mm²)	(m)	(m)		(mm)		aufgewickelt	abgewickelt
1164216	2	9	6 m (5+1)	1	Igus CF130	13	30 A	20	30	IP 42
1166216	2	9	9 m (7+2)	2	Igus CF130	13	30 A	20	30	IP 42
1161424	2	15	6 m (5+1)	2	Igus CF130	17,5	50 A	30	50	IP 65
1161425	2	20	12 m (10+2)	2	Igus CF37	17,5	100 A	50	100	IP 65
1161796	2	32	17 m (15+2)	2	Igus CF37	20,5	150 A	80	150	IP 65

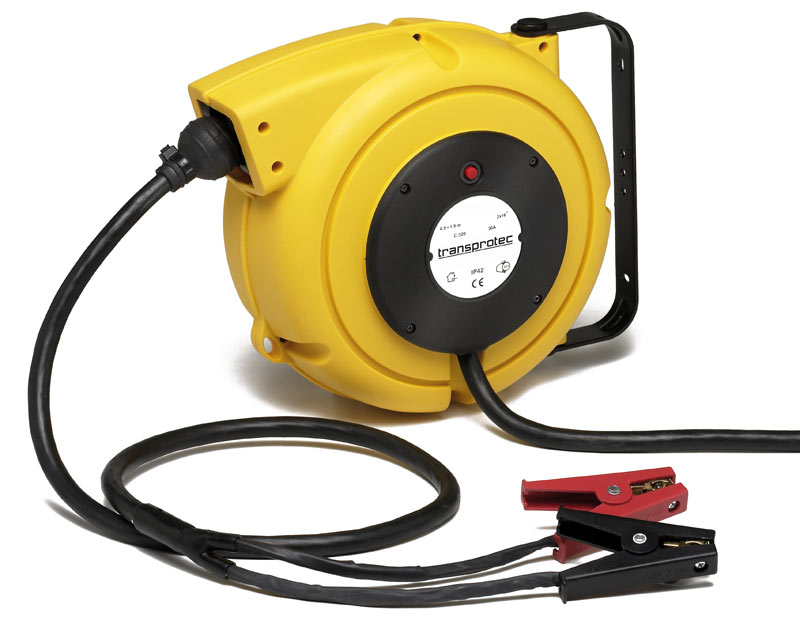

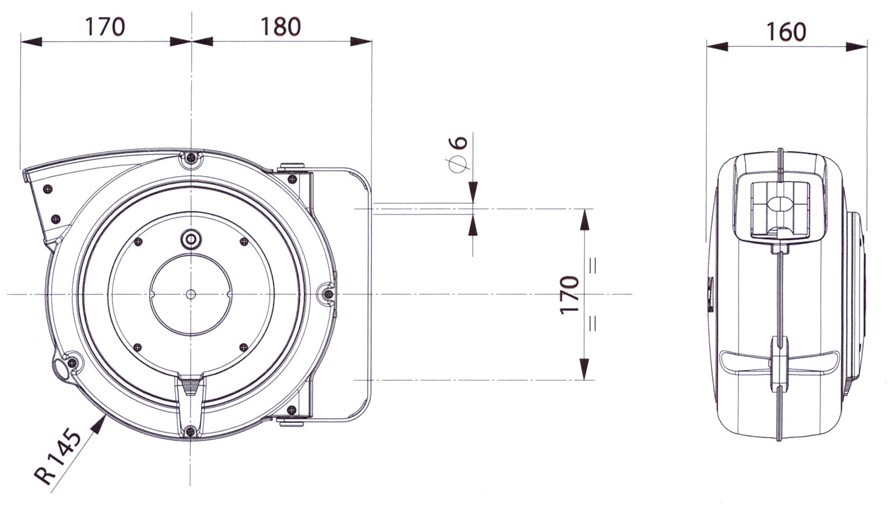

Eigenschaften Leitungsaufroller 1164216:

• Stabiles Kunststoffgehäuse
• Eingangskabel 1 m
• 30 A
• Kabelrücklaufsperre mit Zahnarretierung, alle 50 cm, leicht ausschaltbar, falls das Kabel kontinuierlich einer Zugkraft unterliegen soll
• Umgebungstemperatur: -5°C bis +40°C
• Schutzart: IP42

Artikel - Nr.	Aderzahl	Aderquerschnitt	Kabellänge	Eingehende Kabellänge	Kabeltyp	Kabel Ø	Schleifring kapazität (Stromstärke)	A (20°C)	A (20°C)	IP Schutz Klasse
		(mm²)	(m)	(m)		(mm)		aufgewickelt	abgewickelt
1164216	2	9	6 m (5+1)	1	Igus CF130	13	30 A	20	30	IP 42

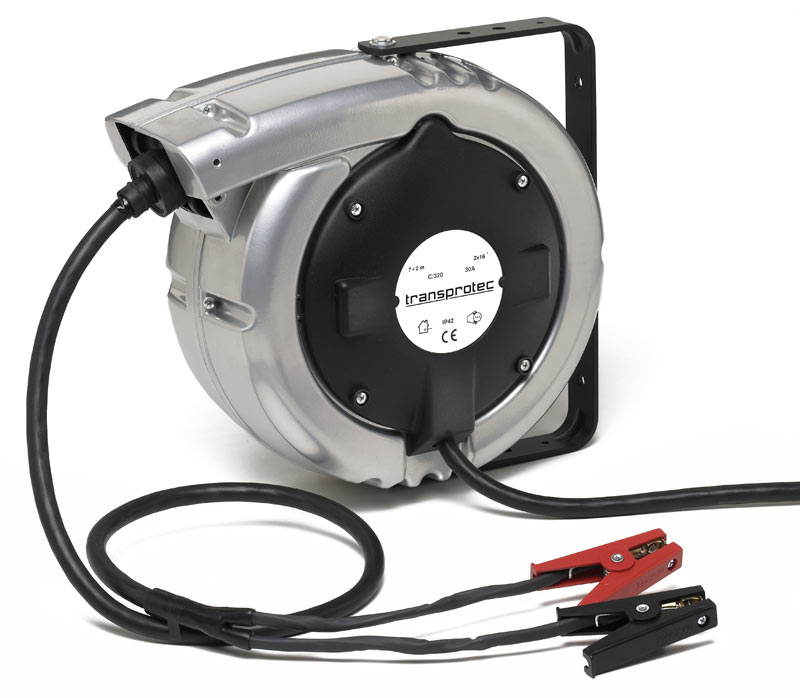

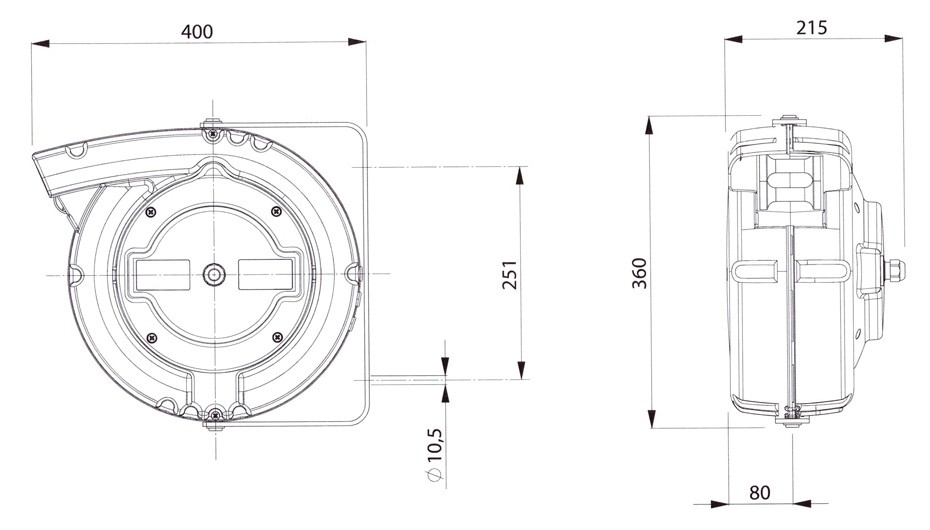

Eigenschaften Leitungsaufroller 1166216:

• Aluminiumgehäuse
• Eingangskabel 2 m
• 30 A
• Kabelrücklaufsperre mit Zahnarretierung, alle 50 cm, leicht ausschaltbar, falls das Kabel kontinuierlich einer Zugkraft unterliegen soll
• Umgebungstemperatur: -5°C bis +40°C
• Schutzart: IP42

Artikel - Nr.	Aderzahl	Aderquerschnitt	Kabellänge	Eingehende Kabellänge	Kabeltyp	Kabel Ø	Schleifring kapazität (Stromstärke)	A (20°C)	A (20°C)	IP Schutz Klasse
		(mm²)	(m)	(m)		(mm)		aufgewickelt	abgewickelt
1166216	2	9	9 m (7+2)	1	Igus CF130	13	30 A	20	30	IP 42

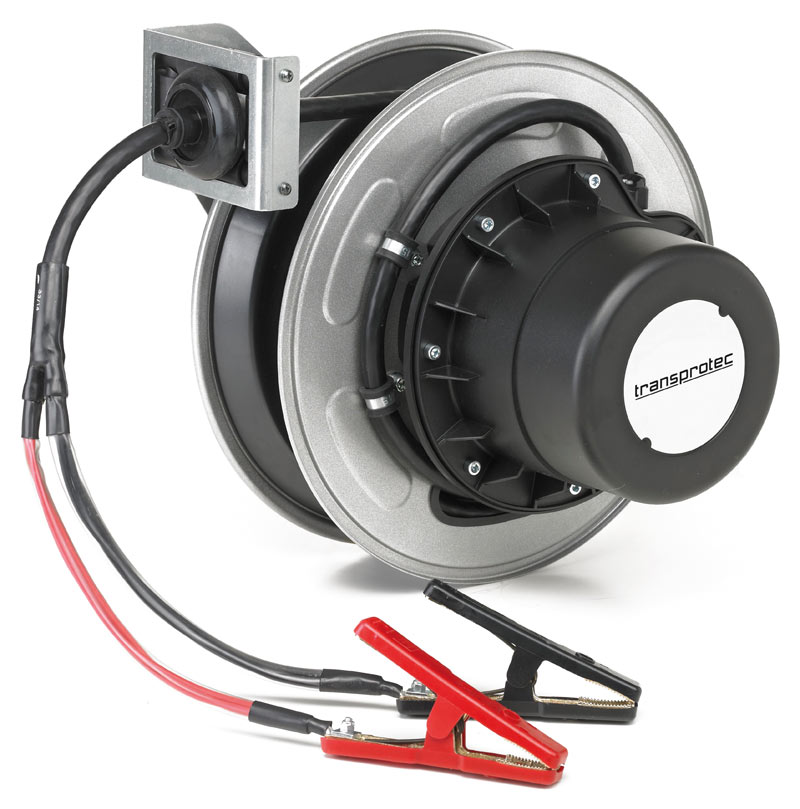

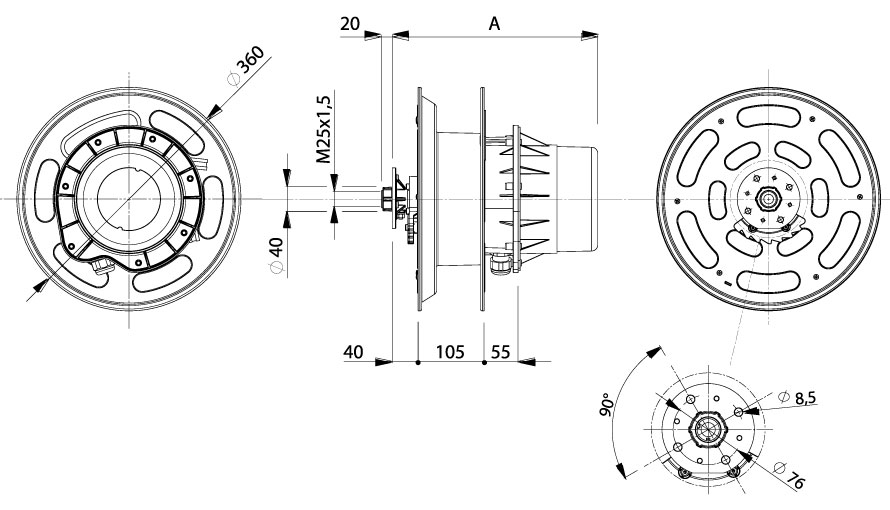

Federleitungstrommeln 1161424 und 1161425

• Gehäuse aus polymerbeschichtetem Stahl
• langlebige Stahlfedern
• 100 A
• seitlicher Befestigungsflansch aus Aluminium
• Eingangskabel 2 m
• Umgebungstemperatur: -5°C bis +50°C
• Schutzart: IP65



Artikel - Nr.	Aderzahl	Aderquerschnitt	Kabellänge	Eingehende Kabellänge	Kabeltyp	Kabel Ø	Schleifring kapazität (Stromstärke)	A (20°C)	A (20°C)	IP Schutz Klasse
		(mm²)	(m)	(m)		(mm)		aufgewickelt	abgewickelt
1161424	2	15	6 m (5+1)	2	Igus CF130	17,5	50 A	30	50	IP 65
1161425	2	20	12 m (10+2)	2	Igus CF37	17,5	100 A	50	100	IP 65

Eigenschaften Leitungsaufroller 1161796:

• lackiertes Aluminiumgehäuse
• seitlicher Befestigungsflansch aus Aluminium
• 150 A
• Eingangskabel 2 m
• Umgebungstemperatur: -5°C bis +50°C
• Schutzart: IP65

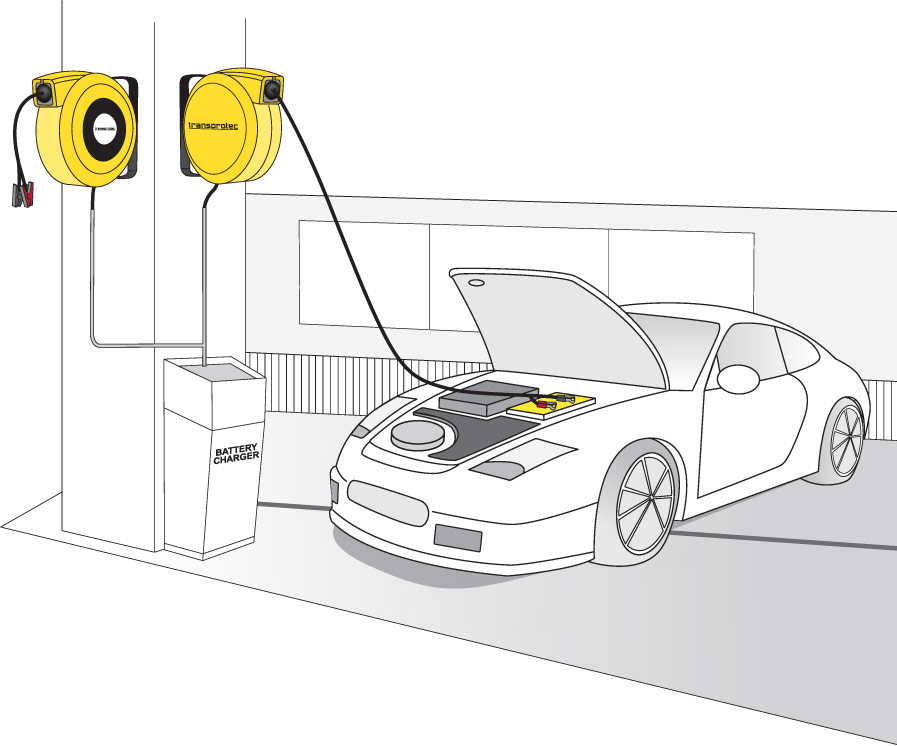

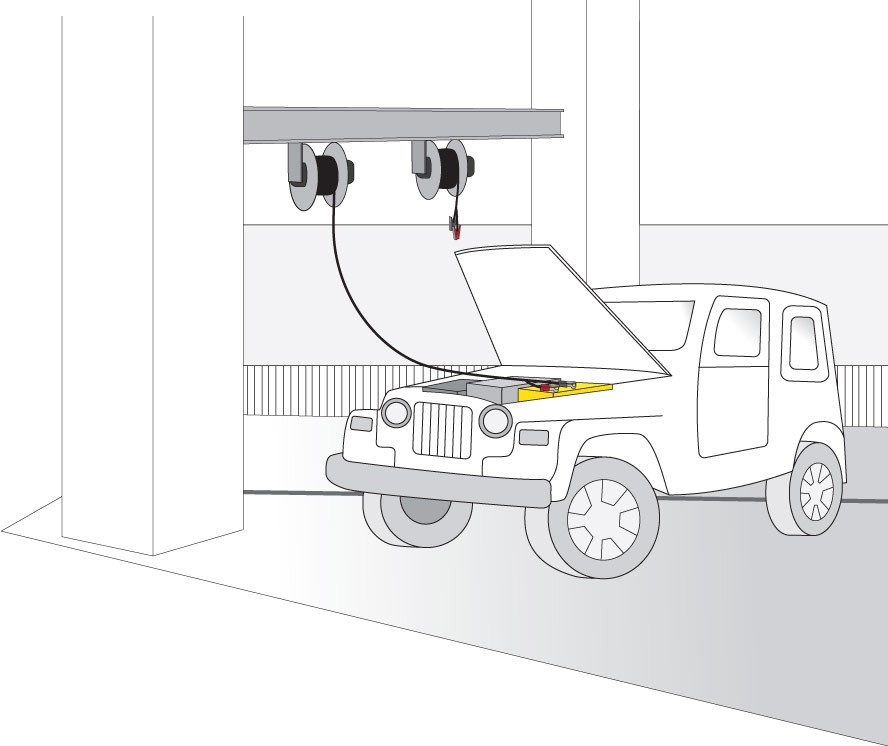

Ein Einsatzgebiet für Federleitungstrommeln zur Batterieladung ist die gesamte Automobilindustrie. Dort verwendet man sie in den unterschiedlichsten Varianten, um die Erstladung der Batterien in der Endmontage sicherzustellen.
Die verwendeten Leitungen sind 2-polig (ohne Erde) mit Querschnitten bis 32 mm². Spannungen am Schleifringübertrager bis 48 Volt und 150 Ampere bei Dauerbetrieb sind problemlos möglich.

Kunststoff, Aluminium und Stahlblech in allen Varianten kommen, je nach Kundenwunsch für die Spulenkörper und Gehäuse zum Einsatz.
Kabelrücklaufsperren (ein- u. ausschaltbar) und Leitungsführungen sind ebenfalls Standard, genauso wie Schutzarten bis IP 65.
Die nötige Verbindung zwischen ausgezogener Leitung und der Batterie kann per Erdungszange (serienmäßig) oder kundenspezifischer Adaption von uns mitgeliefert werden.

Artikel - Nr.	Aderzahl	Aderquerschnitt	Kabellänge	Eingehende Kabellänge	Kabeltyp	Kabel Ø	Schleifring kapazität (Stromstärke)	A (20°C)	A (20°C)	IP Schutz Klasse
		(mm²)	(m)	(m)		(mm)		aufgewickelt	abgewickelt
1161796	2	32	17 m (15+2)	2	Igus CF37	20,5	150 A	80	150	IP 65
