Gummi-Anschlagpuffer mit Innengewinde

Gummi-Anschlagpuffer mit Innengewinde
Gummi-Anschlagpuffer mit Innengewinde

Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln
entnehmen Sie bitte den Tabellen unten.

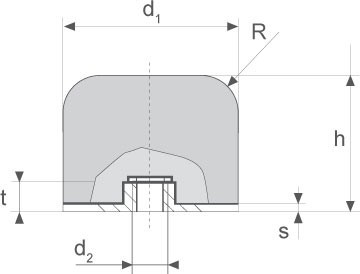

Artikel - Nr. Wmax 1) F 1) f 1) Gewicht d1 h d2 t R s    ... mehr


Artikel - Nr.Wmax 1)F 1)f 1)Gewichtd1hd2tRs
 (J)(kN)(mm)(kg)(mm)(mm)(mm)(mm)(mm)(mm)
GI-040x032 70 15 18 0,15 40 32 M8 8 3 2 Preis anfragen
GI-050x040 140 24 22 0,25 50 40 M10 10 10 2 Preis anfragen
GI-063x050 280 37,5 28 0,3 63 50 M10 10 12,5 3 Preis anfragen
GI-080x063 560 60 35 0,6 80 63 M12 12 16 3 Preis anfragen
GI-100x080 1120 95 44 1,0 100 80 M12 12 20 4 Preis anfragen
GI-125x100 2240 150 55 1,7 125 100 M16 16 25 4 Preis anfragen
GI-160x125 4400 240 69 3,8 160 125 M16 16 32 6 Preis anfragen
GI-200x160 8800 375 88 7,9 200 160 M20 18 40 6 Preis anfragen
GI-250x2002) 12800 400 110 15,9 250 200 M20 18 50 8 Preis anfragen
GI-315x2502) 25000 640 137 31,8 315 250 M24 22 80 8 Preis anfragen

(1J = 1Nm = 0,102mkp)


W = kinetische Energie (J)
F = Pufferendkraft (kN)
f = Federweg des Puffers (mm)

1) Werte für v < 1m/s und Federweg f = 0,55 x h, Gummiwerkstoff: NR 70° Shore A, Metallteile: Stahl verzinkt

2) Nur auf Anfrage
