Gummi-Anschlagpuffer mit Grundplatte aus Stahl

Gummi-Anschlagpuffer mit Grundplatte aus Stahl
Gummi-Anschlagpuffer mit Grundplatte aus Stahl

Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln
entnehmen Sie bitte den Tabellen unten.

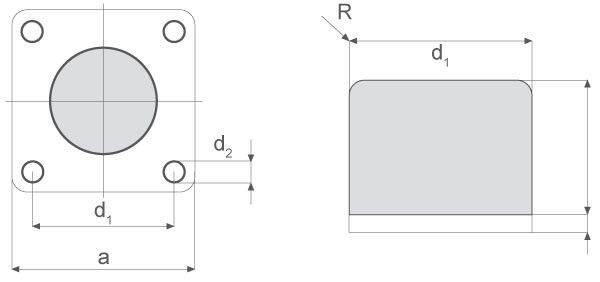

Artikel - Nr. Wmax 1) F 1) f 1) Gewicht d1 h a d2 R s   (J) (kN)... mehr


Artikel - Nr.Wmax 1)F 1)f 1)Gewichtd1had2Rs
 (J)(kN)(mm)(kg)(mm)(mm)(mm)(mm)(mm)(mm)
GF-040x032 70 15 18 0,09 40 32 50 5,5 3 2
GF-050x040 140 24 22 0,17 50 40 63 6,5 10 3
GF-063x050 280 37,5 28 0,36 63 50 80 6,5 12,5 4
GF-080x063 560 60 35 0,88 80 63 100 9 16 5
GF-100x080 1120 95 44 1,82 100 80 125 9 20 6
GF-125x100 2240 150 55 2,8 125 100 160 11 25 6
GF-160x125 4400 240 69 6,50 160 125 200 11 32 8
GF-180x180 6000 200 110 9,80 180 180 200 18 30 10
GF-200x160 8800 375 88 11,30 200 160 250 13 40 8
GF-250x200 12800 400 110 22,60 250 200 315 13 50 8
GF-315x250 25000 640 137 41,20 315 250 400 21 80 10

(1J = 1Nm = 0,102mkp)

W = kinetische Energie (J)
F = Pufferendkraft (kN)
f = Federweg des Puffers (mm)

1) Werte für v < 1m/s und Federweg f = 0,55 x h, Gummiwerkstoff: NR 70° Shore A, Metallteile: Stahl verzinkt
