Gummi-Anschlagpuffer mit zwei Gewindebolzen

Gummi-Anschlagpuffer mit zwei Gewindebolzen
Gummi-Anschlagpuffer mit zwei Gewindebolzen

Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln
entnehmen Sie bitte den Tabellen unten.

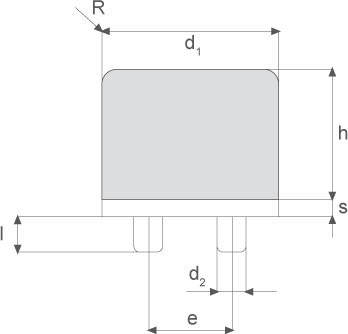

Artikel - Nr. Wmax 1) F 1) f 1) Gewicht d1 h d2 e l R s   (J)... mehr


Artikel - Nr.Wmax 1)F 1)f 1)Gewichtd1hd2elRs
 (J)(kN)(mm)(kg)(mm)(mm)(mm)(mm)(mm)(mm)(mm)
GBB-100x080 1120 95 44 1,1 100 80 M12 50 36 20 4
GBB-125x100 2240 150 55 1,8 125 100 M16 63 36 25 4
GBB-160x125 4400 240 69 3,9 160 125 M16 80 44 32 6
GBB-200x160 8800 375 88 8,0 200 160 M20 100 44 40 6
GBB-250x200 12800 400 110 16,1 250 200 M20 125 47 50 8
GBB-315x250 25000 640 137 32,5 315 250 M24 220 52 80 8

(1J = 1Nm = 0,102mkp)

W = kinetische Energie (J)
F = Pufferendkraft (kN)
f = Federweg des Puffers (mm)

1) Werte für v < 1m/s und Federweg f = 0,55 x h, Gummiwerkstoff: NR 70° Shore A, Metallteile: Stahl verzinkt
