Transprotec  >  Kettenzüge  >  Elektrokettenzüge  >  Elektrischer Kettenzug Modell DTS

Elektrischer Kettenzug Modell DTS 250 kg - 15.000 kg

bis zu 10 t Tragfähigkeit ab Lager lieferbar

Ihre Vorteile

  • robustes Aluminium Gehäuse
  • 24 V Schützsteuerung mit Not-Aus
  • permanent geschmiertes Getriebe, sorgt für reibungslosen und geräuscharmen Betrieb
  • Überhitzungsschutz
  • Überlastschutz (Extern einstellbare Rutschkupplung)
  • Elektromagnetische Federdruckbremse
  • Elektromechanische Endabschalter
  • Lastkette von RUD

Wie alle elektrischen Kettenzüge bei transprotec erfüllt auch dieser Elektrokettenzug der Modellreihe DTS die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung an Sie geliefert.

Auf Wunsch führen wir für Sie auch gern die wiederkehrenden Prüfungen durch.

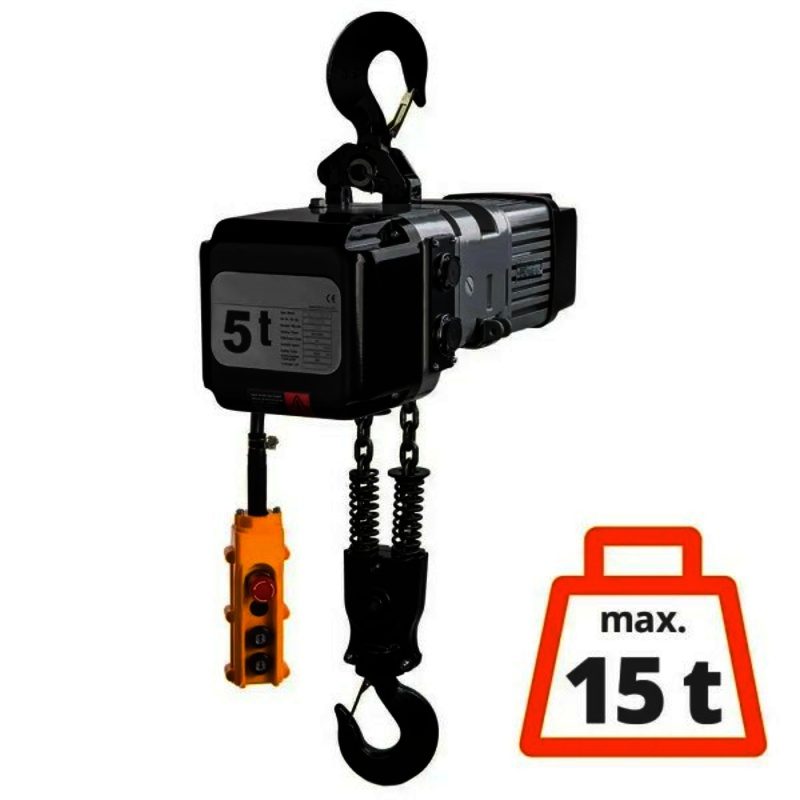

elektrischer-kettenzug-DTS-15t-2-strang_600x600
Hier unverbindlich Anfragen!
image-4535
image-4536
image-4537
image-4538

Die elektrischen Kettenzüge der Serie DTS sind für den industriellen Einsatz geeignet. Bis zu einer Traglast von 10 t ist der Elektrokettenzug lagernd und daher kurzfristig lieferbar. Die Variante mit 15 t Tragfähigkeit hat derzeit eine Lieferzeit von ca. drei bis vier Monaten.

Dieses Modell verfügt über einen schwenkbaren Lasthaken mit Hakensicherung.
Zum Lieferumfang gehört standardmäßig ein ca. 6 m langes Steuerkabel, eine ca. 1 m lange Stromzuleitung (ohne Stecker) und ein passender Kettenbehälter.

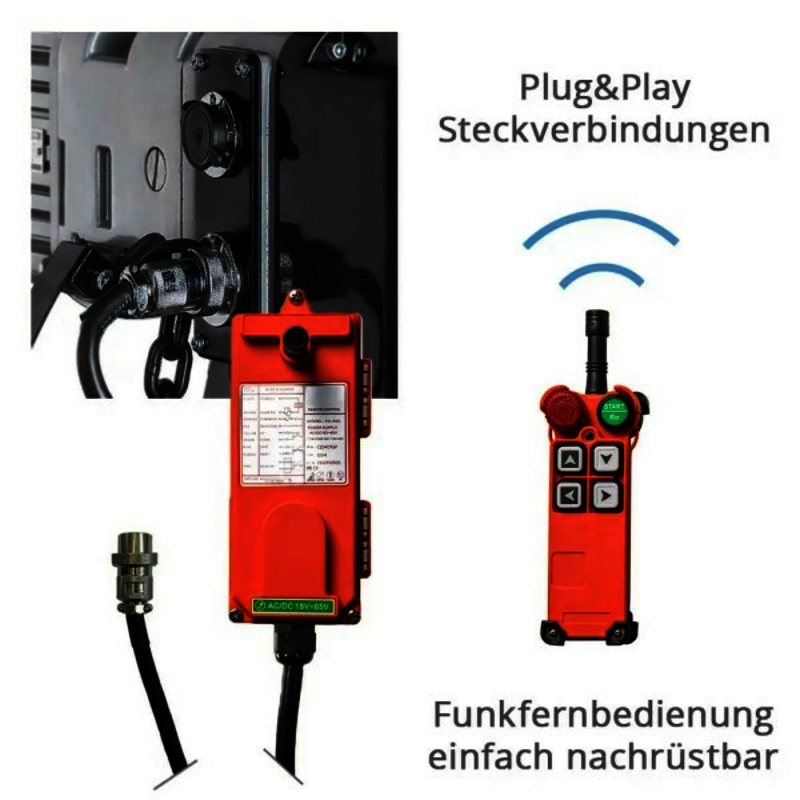

Dank der einfachen Steckverbidung (Plug&Play) können Sie den Elektrokettenzug auch im Handumdrehen mit einer Funkfernbedienung ausrüsten.
Optional können Sie diese Modell auch mit einem Fahrwerk betreiben

Aufgrund der Schützsteuerung liegt an der Steuerflasche nur eine Spannung von 24 V bei einer Betriebsspannung von 400 V, Sonderspannungen bis 440 V sind möglich.
Sicherheitsvorrichtungen, wie z.B. die elektromagnetische Federdruckbremse, mit welcher der Elektrokettenzug DTS die Last auch bei Stromausfall halten kann, sind weitere Qualitätsmerkmale.

  • 24 V Schützsteuerng mit Not-Aus
  • Überlastschutz durch extern einstellbare Rutschkupplung
  • Antrieb mit Überhitzungsschutz (mittels Wärmesensor)
  • Elektromagnetische Federdruckbremse
  • Elektromechanische Endabschalter
  • Leichte Demontage zu Wartungszwecken.

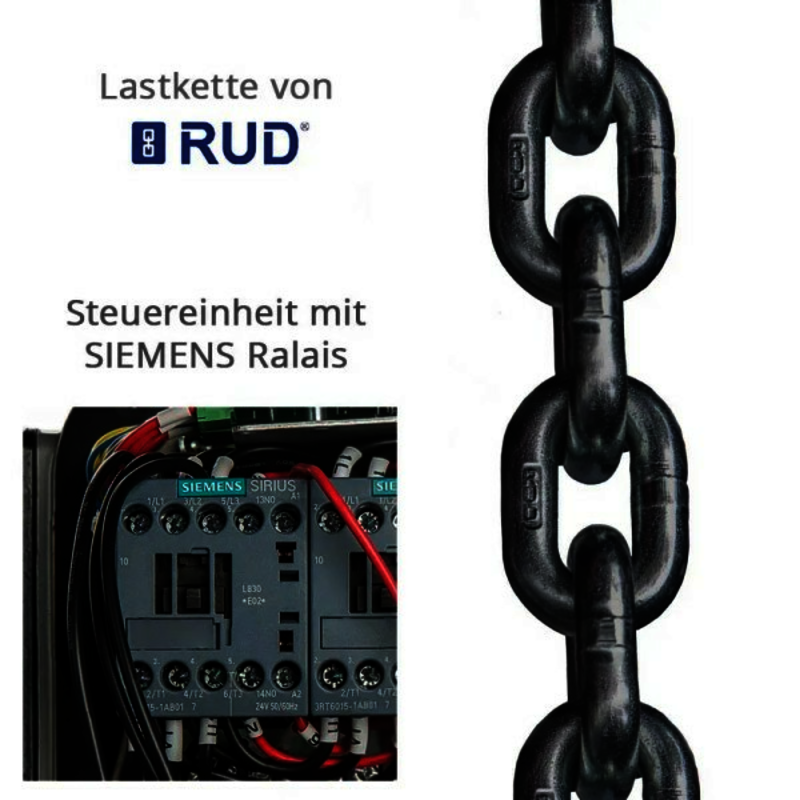

  • Steuereinheit mit SIEMENS Relais inkl. Hauptschütz.
  • Permanent geschmiertes Getriebe, sorgt für reibungslosen und geräuscharmen Betrieb.
Betriebsspannung400-440V / 50Hz / 3Ph
HubgeschwindigkeitHaupt- und Feinhub
LastketteLastkette nach EN 818-7-DAT/DT
SteuerkabelStandard ca. 6 m
Stromkabelca. 1 m ohne Stecker
Schutzart GehäuseIP 55
Schutzart SteuerschalterIP 66
TriebwerksgruppeM5/2m (ISO/FEM)
Einschaltdauer40% / 240
IsolationsklasseF
Einsatztemperatur-10°C - +40°C
DGUV LasttypDGUV-V 54Güter: Kettenzug darf nicht zum Heben von Personen verwendet werden

Elektrischer Kettenzug mit 2 Geschwindigkeiten (Haupthub und Feinhub)

Vorteil von zusätzlichem Feinhub: sanftes Anheben und Absenken der Last.

TypTragfähigkeit (kg)Hubgeschwindigkeit
(Haupthub / Feinhub)		Strang-zahlKettengröße Motor-leistung Eigengewicht
(ohne Kette)		Gewicht Kette
je m Hub
 M5 (2Bm)(m/min) (mm)(kW)(kg)(kg)

DTS.00252

250

7 / 2,3

1

5 x 15

0,45 / 0,15

50

0,7

DTS.00502

500

7,6 / 2,5

1

6,3 x 19

0,9 / 0,3

51

0,9

DTS.01002

1.000

5 / 1,7

1

8 x 24

1,1 / 0,37

57

1,5

DTS.02202

2.000

2,5 / 0,85

2

8 x 24

1,1 / 0,37

64

3

DTS.02102

2.000

5,3 / 1,8

1

10 x 30,2

3 /1

116

2,2

DTS.03002

3.000

6 / 2

1

11,2 x 34

3 / 1

116

2,7

DTS.05002

5.000

3 / 1

2

11,2 x 34

3 / 1

130

5,4

DTS.07502

7.500

2 / 0,6

3

11,2 x 34

3 / 1

184

8,1

DTS.10002

10.000

3 / 1

4

11,2 x 34

2 x 3 / 1

263

10,8

DTS.15002

15.000

2 / 0,6

6

11,2 x 34

2 x 3 / 1

335

16,2



Elektrischer Kettenzug mit 1 Geschwindigkeit

Vorteil: einfachere Bedienung, geringeres Gewicht

TypTragfähigkeit (kg)Hubgeschwindigkeit
(Haupthub / Feinhub)		Strang-zahlKettengröße Motor-leistung Eigengewicht
(ohne Kette)		Gewicht Kette
je m Hub
 M5 (2Bm)(m/min) (mm)(kW)(kg)(kg)

DTS.00251

250

7

1

5 x 15

0,45

42

0,7

DTS.00501

500

7,6

1

6,3 x 19

0,9

43

0,9

DTS.01001

1.000

5

1

8 x 24

1,1

45

1,5

DTS.02201

2.000

2,5

2

8 x 24

1,1

51

3

DTS.02101

2.000

5,3

1

10 x 30,2

3

94

2,2

DTS.03001

3.000

6

1

11,2 x 34

3

94

2,7

DTS.05001

5.000

3

2

11,2 x 34

3

108

5,4

DTS.07501

7.500

2

3

11,2 x 34

3

159

8,1

DTS.10001

10.000

3

4

11,2 x 34

2 x 3

219

10,8

DTS.15001

15.000

2

6

11,2 x 34

2 x 3

262

16,2



Elektrischer Kettenzug mit 2 t Tragfähigkeit in zwei Ausführungen

  • 2-Strang-Vorteil: kleinerer Motor, weniger Eigengewicht
  • 1-Strang-Vorteil: größerer Motor, weniger Gewicht je Meter Hub, schneller
1-Strang Kettenzug2- Strang Kettenzug

größerer Motor

kleinerer Motor

mehr Eigengewicht (max. 116 kg)

weniger Eigengewicht (max.64 kg)

weniger Gewicht je Meter Hub,
wegen einfacher Kettenführung (2,2 kg)

mehr Gewicht je Meter Hub,
wegen doppelter Kettenführung (3 kg)

größere Kette
(10 mm)

kleinere Kette
(8 mm)

mehr Motorleistung
(max. 3 kW)

weniger Motorleistung
(max. 1,1 kW)

schneller
(max. 5,3 m/min)

langsamer
(max. 2,5 n/min)

hochpreisiger

günstiger

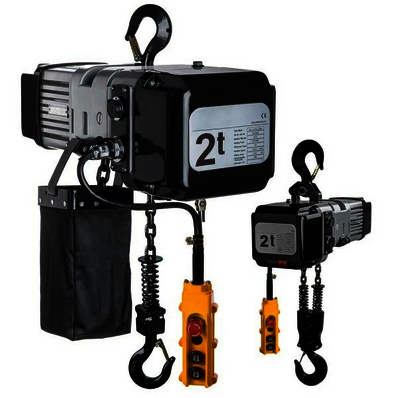

elektrischer-kettenzug-DTS-2t-1-und-2-strang_600x600

Vergleich 2t-Kettenzug als 1- Strang- und als 2-Strang-Ausführung

TypTragfähigkeit (kg)Hubgeschwindigkeit
(Haupthub / Feinhub)		Strang-zahlKettengröße Motor-leistung Eigengewicht
(ohne Kette)		Gewicht Kette
je m Hub
 M5 (2Bm)(m/min) (mm)(kW)(kg)(kg)

DTS.02201

2.000

2,5

2

8 x 24

1,1

51

3

DTS.02202

2.000

2,5 / 0,85

2

8 x 24

1,1 / 0,37

64

3

DTS.02101

2.000

5,3

1

10 x 30,2

3

94

2,2

DTS.02102

2.000

5,3 / 1,8

1

10 x 30,2

3 /1

116

2,2



elektrischer-kettenzug-DTS-15t-2-strang_600x600
