Schwerlast-Elektrokettenzüge SLE

Tragfähigkeit: 4.000 kg bis 25.000 kg

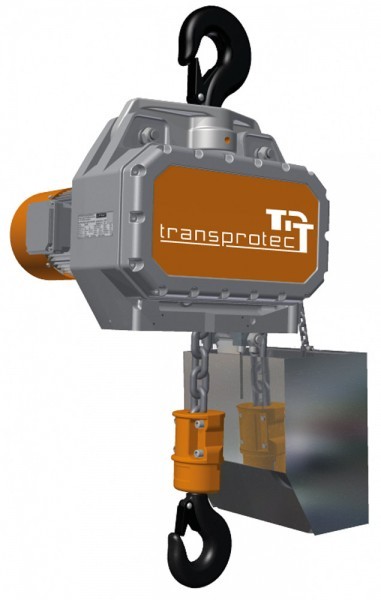

Elektrokettenzug SLE - Hakenausführung
Elektrokettenzug SLE - Hakenausführung
Elektrokettenzug SLE mit Haspellaufwerk
Elektrokettenzug SLE mit Haspellaufwerk
Elektrokettenzug SLE mit extrem kurzem Baumaß
Elektrokettenzug SLE mit extrem kurzem Baumaß
Elektrokettenzug SLE - Ösenaufhängung
Elektrokettenzug SLE - Ösenaufhängung
Zeichnung: Elektrokettenzug SLE
Zeichnung: Elektrokettenzug SLE

Alternativ zu elektrischen Seilwinden und Druckluftkettenzüge können Elektrokettenzüge mit Tragfähigkeiten von bis zu 25.000 kg eingesetzt werden. Im Gegensatz zu den elektrischen Seilwinden weisen Elektrokettenzüge keine Hakenwanderung auf. Zudem sind die Geräte auf Grund des optional erhältlichen Traghakens sehr einfach zu installieren. Die Schwerlast-Elektrokettenzüge werden ausschließlich mit 400V-Antrieben geliefert. Optional können die Kettenzüge mit Roll-, Haspel- oder auch Elektrofahrwerk ausgestattet werden.


Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln
entnehmen Sie bitte den Tabellen unten.

Technische Eigenschaften: Hub 3 m (Standard) Betriebsspannung 400 Volt / 3-ph / 50 Hz... mehr


Technische Eigenschaften:
  • Hub 3 m (Standard)
  • Betriebsspannung 400 Volt / 3-ph / 50 Hz
  • Abweichende Spannungen & Frequenzen auf Anfrage
  • 24 Volt Schützsteuerung
  • Schutzart IP 54, optional IP 55
  • Isolationsklasse F
  • Elektrische Endabschaltung
  • 1,5 m Steuerleitung (Standard)
  • Größere Hub- und Bedienhöhen sind möglich
  • Bei Hubhöhen > 10 m ist die Tragfähigkeit um die zusätzliche Kettenmasse zu reduzieren
Wir bieten Wiederkehrende Prüfungen (UVV) für Ihre Elektrokettenzüge.


Ausführung Elektrokettenzüge SLE

SLE-4050637580100125150
Tragfähigkeit (kg)
4000
5000
6300
7500
8000
10000
12500
15000
Geschwindigkeit bei 50 Hz (m/min)
5,6/1,4
5,6/1,4
5,6/1,4
4,4/1,1
2,8/0,7
2,8/0,7
2,8/0,7
2,2/0,6
Anzahl Kettenstränge
1
1
1
1
2
2
2
2
Lastkette EN 818-7 (mm)
16 x 45
16 x 45
16 x 45
17,3 x 48
16 x 45
16 x 45
16 x 45
17,3 x 48
Triebwekrsgruppe Hubwerk FEM 9.511
2m
1Am
1Bm
1Bm
2m
1Am
1Bm
1Bm
Triebwerksgruppe Kette EN 818-7
2m
1Am
1Bm
1Bm
2m
1Am
1Bm
1Bm
Einschaltdauer / Schaltungen (%/S/h)
60/40/240
60/40/180
60/40/150
60/40/150
60/40/240
60/40/180
60/40/150
60/40/150
Leistung Hubmotor bei 50 Hz (kW)
6,0/1,3
6,0/1,3
6,4/1,6
6,4/1,6
6,0/1,3
6,0/1,3
6,4/1,6
6,4/1,6
Fahrwerkstyp (kg)
12500
12500
12500
15000
12500
12500
12500
15000
Flanschbreite F / Einstellbereich (mm)
N 140 - 230 oder S1 220 -310
Fahrgeschwindigkeit bei 50 Hz (m/min)
4 + 16
Fahrgeschwindigkeit bei 50 Hz (kW)
0,12 / 0,55
A (Maße) (mm)
567
567
567
567
567
567
567
567
B (mm)
183
183
183
183
183
183
183
183
C (mm)
434
434
434
434
434
434
434
434
G 1-strängig /2-strängig (mm)
823/916
823/916
823/916
823/916
823/916
823/916
823/916
823/916
G2 1-strängig / 2-strängig (mm)
901/994
901/994
901/994
901/994
901/994
901/994
901/994
901/994
J 1-strängig / 2-strängig (mm)
42/50
42/50
42/50
42/50
42/50
42/50
42/50
42/50
Gewicht Elektrokettenzüge 1-strängig ohne Kette (mm)
224
224
224
224
-
-
-
-
  Preis anfragen Preis anfragen Preis anfragen Preis anfragen Preis anfragen Preis anfragen Preis anfragen Preis anfragen


Schwerlast-Elektrokettenzug SLE Abmessungen

Ausführung Elektrokettenzüge SLE Power

SLE-.. Power80100125160200250
Tragfähigkeit (kg)
8000
10000
12500
16000
20000
25000
Geschwindigkeit bei 50 Hz (m/min)
6,4/1,6
6,4/1,6
6,4/1,6
3,2/0,8
3,2/0,8
3,2/0,8
Anzahl Kettenstränge
1
1
1
2
2
2
Lastkette EN 818-7 (mm)
23,5 x 66
23,5 x 66
23,5 x 66
23,5 x 66
23,5 x 66
23,5 x 66
Triebwekrsgruppe Hubwerk FEM 9.511
2m
1Am
1Bm
2m
1Am
1Bm
Triebwerksgruppe Kette EN 818-7
2m
1Am
1Bm
2m
1Am
1Bm
Einschaltdauer / Schaltungen (%/S/h)
25/10/240
25/10/180
25/10/150
25/10/240
25/10/180
25/10/150
Leistung Hubmotor bei 50 Hz (kW)
12,5/3,1
12,5/3,1
12,5/3,1
12,5/3,1
12,5/3,1
12,5/3,1
Fahrwerkstyp (kg)
2 x 12500
2 x 12500
2 x 12500
2 x 12500
2 x 12500
2 x 12500
Flanschbreite F / Einstellbereich (mm)
N 140 - 230 oder S1 220 - 310
Fahrgeschwindigkeit bei 50 Hz (m/min)
4 + 16
Fahrgeschwindigkeit bei 50 Hz (kW)
0,12/0,55
A (Maße) (mm)
700
700
700
700
700
700
B (mm)
423
423
423
423
423
423
C (mm)
556
556
556
556
556
556
G 1-strängig /2-strängig (mm)
1174/1456
1174/1456
1174/1456
1174/1456
1174/1456
1174/1456
G2 1-strängig / 2-strängig (mm)
1266/1703
1266/1703
1266/1703
1266/1703
1266/1703
1266/1703
J 1-strängig / 2-strängig (mm)
50/67
50/67
50/67
50/67
50/67
50/67
Gewicht Elektrokettenzüge 1-strängig ohne Kette (kg)
517
517
517
-
-
-
  Preis anfragen Preis anfragen Preis anfragen Preis anfragen Preis anfragen Preis anfragen
