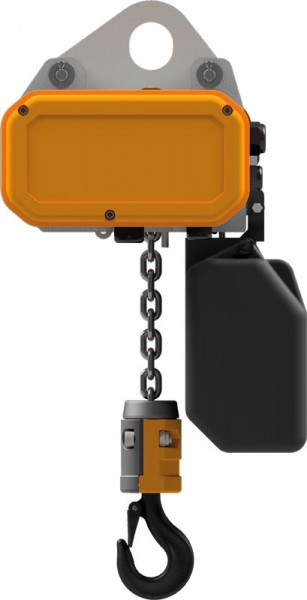

Elektrokettenzug mit Schützsteuerung (IP 55)

mit Hub-Endschalter

Elektrokettenzug mit Ösenaufhängung
Elektrokettenzug mit Ösenaufhängung
Elektrokettenzug mit Hakenaufhängung
Elektrokettenzug mit Hakenaufhängung
Elektrokettenzug mit Rollfahrwerk
Elektrokettenzug mit Rollfahrwerk
Elektrokettenzug mit Elektrofahrwerk
Elektrokettenzug mit Elektrofahrwerk
Elektrokettenzug - Sonderlösung
Elektrokettenzug - Sonderlösung
Elektrokettenzug - Sonderlösung
Elektrokettenzug - Sonderlösung

Technische Eigenschaften:

  • 42 Volt Schützsteuerung
  • Hub 3 m (Standard) / Mehrhub auf Anfrage
  • 1,5 m Steuerleitung (Standard)
  • Schutzart IP 55
  • Ösenaufhängung
  • Galvanisierente Lastkette nach DIN EN 818-7 Güteklasse DAT
  • Auslegung gemäß FEM
  • Betriebsspannung 3 Ph / 400 Volt / 50 Hz
  • Hängetaster mit NOT-Halt
  • Hub-Endschalter
  • Temperaturüberwachung für Hubmotor

Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln
entnehmen Sie bitte den Tabellen unten.

Optionen: Hakenaufhängung (nicht drehbar) Hand- oder Elektrofahrwerk (1 oder 2... mehr


Optionen:
  • Hakenaufhängung (nicht drehbar)
  • Hand- oder Elektrofahrwerk (1 oder 2 Geschwindigkeiten)
  • Kettenspeicher für unterschiedliche Hublängen
  • Verschiedene Flanschbreiten
  • Funkfernsteuerung

Wir bieten Wiederkehrende Prüfungen (UVV) für Ihren elektrischen Kettenzug.




Typ125/1-8/2250/1-8/2500/2-4/1500/1-8/21000/2-4/11000/1-6/1,5
Tragfähigkeit (kg)12525050050010001000
Geschwindigkeit Haupthub / Feinhub (m/min)
8/2
8/2
4/1
8/2
4/1
6/1,5
FEM-Einstufung
M7
M6
M6
M5
M5
M5
Anzahl Kettenstränge
1
1
2
1
2
1
Kettengröße (mm)
5,2 x 15
5,2 x 15
5,2 x 15
7,2 x 21
7,2 x 21
7,2 x 21
Mit Ösenaufhängung
Mit Rollfahrwerk
Mit Fahrwerk 16 m/min
Mit Fahrwerk 20 m/min, 5 m/min
Standard Flanschbreite N (mm)
50 - 106
50 - 106
50 - 106
66 - 135
66 - 135
66 - 135
Flanschbreite S1 (mm)
110 - 200
110 - 200
110 - 200
137 - 215
137 - 215
137 - 215
Flanschbreite S2 (mm)
210 - 300
210 - 300
210 - 300
220 - 300
220 - 300
220 - 300



Typ1600/1-8/22000/2-3/0,752500/1-10/2,53200/2-4/15000/2-5/1,25
Tragfähigkeit (kg)16002000250032005000
Geschwindigkeit Haupthub / Feinhub (m/min)
8/2
3/0,75
10/2,5
4/1
5/1,25
FEM-Einstufung
M5
M5
M5
M5
M5
Anzahl Kettenstränge
1
2
1
2
2
Kettengröße (mm)
9 x 27
7,2 x 21
11,3 x 31
9 x 27
11,3 x 31
Mit Ösenaufhängung
Mit Rollfahrwerk
Mit Fahrwerk 16 m/min
-
-
-
-
Mit Fahrwerk 20 m/min, 5 m/min
-
-
Mit Fahrwerk 16 m/min, 4 m/min
-
-
-
Standard Flanschbreite N (mm)
82 - 155
82 - 155
82 - 155
82 -155
82 - 155
Flanschbreite S1 (mm)
137 - 215
137 - 215
160 - 236
137 - 215
160 - 236
Flanschbreite S2 (mm)
220 - 300
220 - 300
230 - 310
220 - 300
230 - 310
