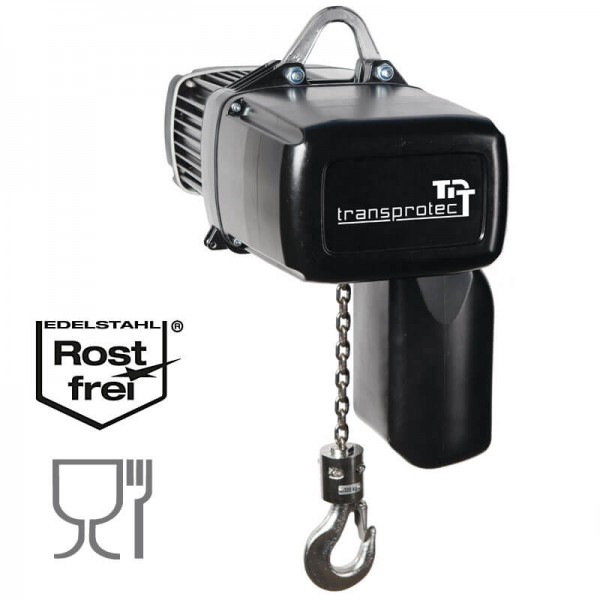

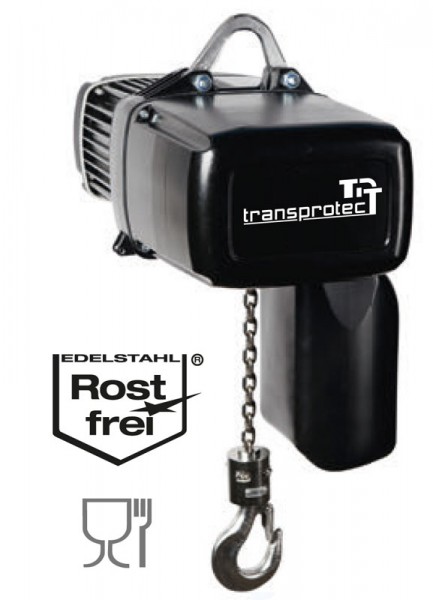

Elektrokettenzug T-ECHR für die Lebensmittelindustrie
Traglast bis 1.000 kg, korrosionsbeständig
Produktdatenblatt *zzgl. MwSt.
Auf Wunsch erstellen wir Ihnen einen individuellen Elektrokettenzug.
Verwenden Sie, für eine individuelle Hubhöhe und Steuerkabelverlängerung, die Kommentarfunktion bei der Preisanfrage. Gerne beraten wir Sie telefonisch unter 04102 7789-600
Elektrokettenzüge für den Lebensmittelbereich zeichnen sich durch korrosionsbeständige Kette, Lasthaken, Gerätehaken und Kettenflasche aus.
Des Weiteren sind die Geräte mit lebensmittelverträglichen Fetten geschmiert.
Die Kettenzüge können auf Wunsch mit der Schutzklasse IP65 ausgeliefert werden. Insbesondere für Anwendungen in aggressiven Umgebungsbedingungen können die Elektrokettenzüge mit einer dafür vorgesehenen Spezialbeschichtung lackiert werden.
Der Elektrokettenzug T-ECHR ist besonders geeignet für:
- Lebensmittelindustrie
- Pharmaindustrie
- chemische Industrie
- Abwasserreinigungsanlagen
- Außeneinsatz allgemein
- Speziell für Anwendungen in aggressiver Umgebung (beständig gegen Säuren, Laugen und anderweitige Substanzen)
- Kette, Kettenausrüstungsteile, Haken und Schrauben in korrosionsbeständiger Ausführung
- Höchste Zuverlässigkeit dank Schutzklasse IP65
- Tragfähigkeiten von bis zu 1.250 kg (2-strängig)
- Gehäuse kataphoresebeschichtet
(kathodische Tauchlackierung) - Mit Lebensmittelfett
- mit Ãœberdruckventil
- Hand- oder Motorfahrwerk in korrosionsbeständiger Ausführung
| Typ | Anzahl Kettenstränge | Tragfähigkeit nach FEM* in kg | Hubgeschwindigkeit in m/min | ||
|---|---|---|---|---|---|
| M4 (1Am) | M5 (2m) | Haupthub | Feinhub | ||
| T-ECHR-500-1N | 1 | 320 | 250 | 8 | -- |
| T-ECHR-500-1NF | 1 | 320 | 250 | 8 | 2 |
| T-ECHR-500-2N | 2 | 630 | 500 | 4 | -- |
| T-ECHR-500-2NF | 2 | 630 | 500 | 4 | 1 |
| T-ECHR-500-1NL-1ph** | 1 | 320 | 250 | 4 | -- |
| T-ECHR-500-2NL-1ph** | 2 | 630 | 500 | 2 | -- |
| T-ECHR-1000-1N | 1 | 630 | 500 | 8 | -- |
| T-ECHR-1000-1NF | 1 | 630 | 500 | 8 | 2 |
| T-ECHR-1000-2N | 2 | 1.250 | 1.000 | 4 | -- |
| T-ECHR-1000-2NF | 2 | 1.250 | 1.000 | 4 | 1 |
** Modelle mit der Bezeichnung 1ph sind mit einem 1-Phasen-Motor (230 V) ausgestattet.
| ISO (FEM) | Betätigungen pro Stunde | Einschaltdauer |
|---|---|---|
| M3 (1Bm) | 150 | 25% ED |
| M4 (1Am) | 180 | 30% ED |
| M5 (2m) | 240 | 40% ED |
| M6 (3m) | 300 | 50% ED |
| M7 (4m) | 360 | 60% ED |

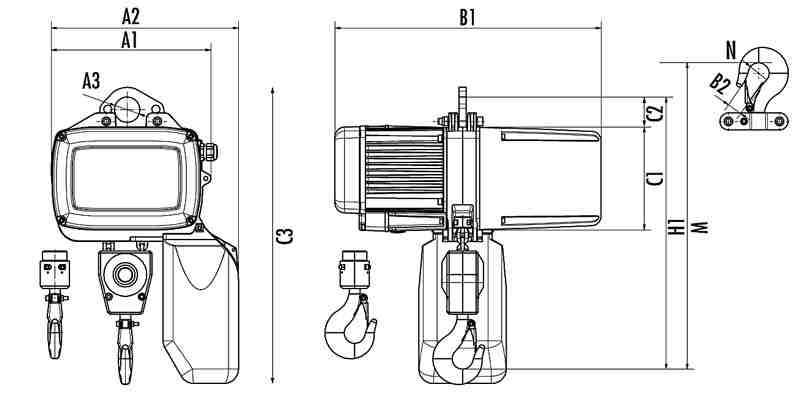

Abmessungen Elektro-Kettenzug T-ECHR
Elektrokettenzug mit Haken oder Öse
| Typ | A1 (mm) | A2 (mm) | A3 (mm) | B1 (mm) | B2 (mm) | C1 (mm) | C2 (mm) | C3 (mm) | H1 (mm) | M (mm) | N (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| T-ECHR 500 | 246 | 296 | Ø 40 | 444 | 22 | 162 | 56 | 452 | 424 | 489 | 36 |
| T-ECHR 1000 | 328 | 385 | Ø52 | 548 | 31 | 212 | 85 | 589 | 560 | 630 | 43 |

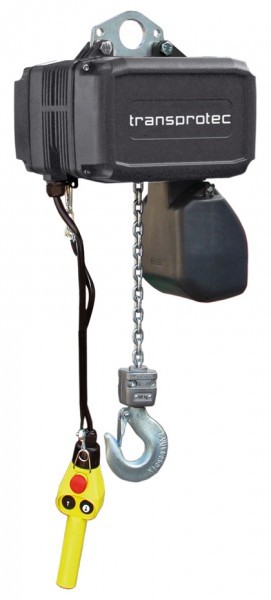

| Steuerung: | Schützsteuerung |
